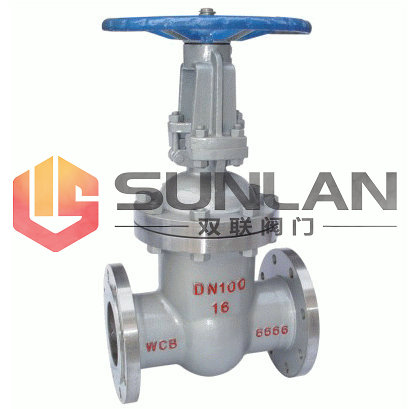

Z41H采用楔式弹性闸板结构，中﹑大口径设置滚动轴承，启闭轻松。中法兰采用不锈钢缠绕垫片，阀杆密封采用柔性石墨填料，密封可靠。结构设计紧凑合理，造型美观。

二、Z41H铸钢法兰闸阀用途：

铸钢闸阀适用于Class150～600 ﹑PN1.6～10MPa ﹑JIS10K～20K;工作温度-29～425℃(碳钢)的各种管路上，用于截断或接通管路中的介质。选用不同的不锈钢、铬钼钢、衬氟材料，可分别适用于水 ﹑蒸汽﹑油品 ﹑硝酸﹑ 醋酸 ﹑强氧化性介质及尿素等多种介质。

三、Z41H铸钢法兰闸阀结构优势与特点：

1、设计合理，密封可靠，通道流畅，流阻系数小。
2、闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
3、采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

四、Z41H铸钢法兰闸阀主要零件材料：

阀体：WCB、ZGCr5Mo、CF8、CF8M、ZG1Cr18Ni9Ti、CF3、CF3
阀盖：WCB、12CrMoV、ZGCr5Mo、304、CF8、316、CF8M、CF3、CF3、316L
支架：WCB、CF8、CF8M、CF3、CF3
闸板：WCB、ZGCr5Mo、CF8、CF8M、CF3、CF3
阀杆：2Cr13、25Cr2MoV、1Cr18Ni9Ti
阀座：25、304
垫片、垫环、密封环：包覆垫片、304、增强柔性石墨
填料：增强柔性石墨
闸杆螺母：ZCuA110Fe3

五、Z41H铸钢法兰闸阀标准与规范：

设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220

六、Z41H铸钢法兰闸阀适用介质：

1、碳钢闸阀材料代号”C”：水、油、蒸汽（温度≤425℃）
2、304不锈钢闸阀材料代号”P”：硝酸类（温度≤200℃）
3、316不锈钢闸阀材料代号”R”：醋酸类（温度≤200℃）
4、WC6、WC9铬钼钢闸阀材料代号”I”：水、油、蒸汽（温度≤595℃

七、Z41H铸钢闸阀主要尺寸表：
