桥式传感器系列ＣＳ－３型
价格:
￥0.00/台
品牌:赛尔斯
型号:ＣＳ－３型
规格:ＣＳ－３型
起订:1台
供应:999台
发货:3天内
购买咨询
| 产品型号：ＣＳ－３型 称重传感器 |
| |

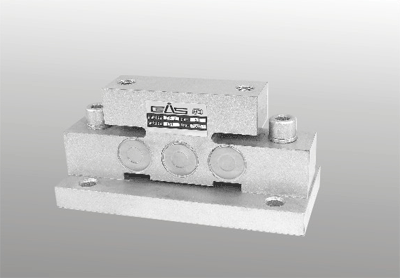

产品图片：
材质：合金钢
|
| |
|
性能特点：
|
|
※ 两端支承，中间受力的结构形式，使传感器具有量程范围广，精度高，性能稳定的优点；
※ 用于各种料斗秤等电子衡器和力值检测的各领域;
※ 具有自动复位，抗偏抗侧能力强，安装使用方便，互换性好。
|
| |
|
结构图：
|
| 量程\尺寸(mm) |
L1 |
L2 |
L3 |
L4 |
B1 |
B2 |
B3 |
H1 |
H2 |
M |
Φ |
| 0.5-2t |
200 |
174 |
125 |
95 |
100 |
70 |
45 |
100 |
20 |
M12 |
Φ13 |
| 3-6t |
230 |
174 |
140 |
110 |
100 |
70 |
45 |
114 |
25 |
M16 |
Φ13 |
| 8-15t |
318 |
192 |
180 |
120 |
182 |
128 |
60 |
166 |
42 |
M20 |
Φ22 |
| 20-25t |
318 |
192 |
180 |
120 |
182 |
128 |
65 |
166 |
42 |
M20 |
Φ22 |
|
| |
|
|
| 灵敏度 |
1.5～2.0mv/v |
| 非线性 |
±0.05%FS |
| 滞 后 |
±0.05%FS |
| 重复性 |
0.03%FS |
| 蠕 变 |
±0.05%FS/30min |
| 蠕变恢复 |
±0.05%FS/30min |
| 零点输出 |
2%FS |
| 零点温度系数 |
0.03～0.05%FS/10℃ |
| 额定输出温度系数 |
0.03～0.05%FS/10℃ |
| 输出电阻 |
700Ω |
| 绝缘电阻 |
≥3000MΩ |
| 供桥电压 |
5～15V |
| 允许温度范围 |
-30～+60℃ |
| 允许过负荷 |
130%FS |
| 连接方式 |
输入input：红Red(+)黄Yellow(-)
输出output：兰Blue(+)白White(-) |
|
| 防护等级：IP66 |
