品牌:经瑞
型号:BFV13
起订:1个
供应:10000个
发货:3天内

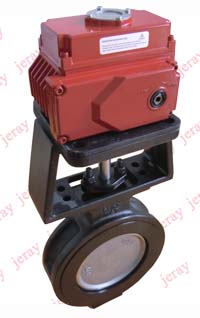

产品名称：电动偏心蝶阀(BFV13系列)
|
蝶阀参数 |
※电动执行器参数 |
|
连接方式：对夹式、法兰式、凸耳式 |
·AC220/380/110V、DC24V等电压 ·开关型、调节型（4-20mA） ·符合IP67或防爆要求 ·开关机械限位，开关位置可微调 ·可手动操作 ·可视指示器 ·高寿命开关次数 |
偏心蝶阀电动执行器可选用进口和国产两种
|
BFV13-□□□□□-□□ BFV13-偏心蝶阀系列 |
||||||||
|
系列 |
执行器操作类型 |
阀门口径 |
阀体/阀板 |
密封 |
公称压力 |
出厂状态 |
选项（可选项） |
|
|
BFV13- |
M:手动 |
40：1-1/2" |
C：铸钢/铸钢 |
F:PTFE |
10:1.0MPa |
K：常开 |
EX：防爆电动头 |
|
|
D:气动（双作用） |
50：2" |
B：WCB/304 |
H:硬密封 |
16:1.6MPa |
B：常闭 |
S1：电磁阀AC220（限气动） |
||
|
S:气动（单作用） |
65：2-1/2" |
D：304/304 |
25:2.5MPa |
S2：电磁阀DC24V（限气动） |
||||
|
DM:气动（DA）+ 手轮 |
80：3" |
E：316/316 |
40:4.0MPa |
S3：电磁阀AC110V（限气动） |
||||
|
SM:气动（SR）+ 手轮 |
100：4" |
150:150LB |
S4：防爆电磁阀AC220（限气动） |
|||||
|
E:AC220V电动开关型 |
125: 5" |
300:300LB |
S5：防爆电磁阀DC24V（限气动） |
|||||
|
F:AC380V电动开关型 |
150: 6" |
A1：限位开关（限气动） |
||||||
|
G:DC24V电动开关型 |
A2：防爆限位开关（限气动） |
|||||||
|
T:AC220V电动调节型 |
D1:定位器（限气动） |
|||||||
|
K:电动快开型 |
D2:防爆定位器（限气动） |
|||||||
技术参数
电动执行器选配：JRV、JRQ系列
作用形式： 普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制AC24，AC110等） 50/60Hz
防护等级： IP67、IP68可选
功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能
调 节 型： 输入4～20mA信号,实现阀门调节功能（只针对调节型适用）
有源电动执行器与无源的区别
比方说用一个开S控制一个12VDC继电器K的线圈，K的触点两端标1、2。那么：
1、开关S的上端接12VDC，下端输出的“信号”就是“有源信号”；
2、继电器K动作，1、2触点作为“信号”提供给其它设备，就是“无源信号”（不与电源相关） 源的的信号输出不需要DCS给电压就可以直接将反馈信号送至DCS。而无源的电动执行器的信号输出则需要DCS提供电压才能使用。
