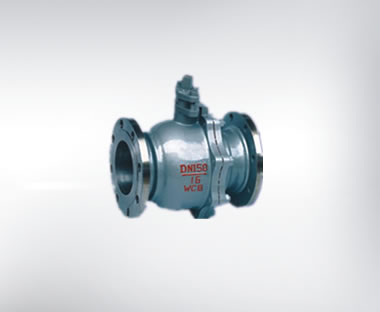

型号:Q41F
发货:3天内
产品介绍：
球体不带有固定轴的球阀,称为浮动球阀。浮动球球阀的阀体内有两个阀座密封圈，在它们之间夹紧一个球体，球体上有通孔，通孔的直径等于管道的内径，称全径球阀；通孔的直径略小于管道的内径，称缩径球阀。球体借助于阀杆可以自由地在阀座密封圈中旋转。在开启时，球孔与管道直径对准，已保证管道工作介质阻力*小。当阀杆转动1/4圈时，球孔垂直于阀门的通道，靠加给两阀座密封圈的预紧力和介质压力将球体紧紧压在出口端的阀座密封圈上，从而保证阀门完全密封。这种球阀属单面强制密封。
应用范围：
浮动球阀适合一般工业使用，并适用于化工，石油，天然气，冶金等行业及含硫化氢介质，杂质多，腐蚀严重的天然气长输管线。浮动式球阀根据不同的使用要求，以壳体材料为基础分为：普通碳钢系列WCB、A105；不锈钢系列304,316;低温钢系列LCB,LCC;抗硫系列等。
结构特点：
浮动球阀主要特点是球体无支撑轴，球体被两阀座夹持其中呈“浮动"状态，它在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要特点的阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。
浮动球阀的主要结构特点为：
1.阀门设有开、关位置指示；
2.锁定装置；
3.阀杆防飞结构；
4.防静电装置；
5.防火结构；
6.独特阀座密封结构；
7.中法兰(阀体与左体连接部)无外漏结构。
标准规范：
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
产品型号：Q41F-16C
产品名称：国际软密封球阀
凯斯特阀门产品特征适用介质：水、气、油品、天然气和酸碳腐蚀性介质适用温度：-196-350℃ 驱动方式：手动、气动、电动、波动等 公称通径：DN15-250mm 1/2″-10″ 国际软密封球阀价格,国际软密封球阀厂家,国际软密封球阀报价。
二、Q41F软密封球阀主要零件及材质：
|
序号 N。
|
零件名称 Accessory name
|
材质 Material
|
|
|
GB
|
ASTM
|
||
|
1
|
阀体 Body
|
WCB
|
A216-WCB
|
|
2
|
密封圈 Seat
|
PTEE
|
PTFE
|
|
3
|
球阀 Ball
|
1Cr18Ni9Ti
|
SS304
|
|
4
|
螺母 Nut
|
35
|
A193-B7
|
|
5
|
手柄 Wrench
|
玛钢
|
A47-667 Gr32510
|
|
6
|
挡圈 Ring
|
65Mn
|
AISI1066
|
|
7
|
阀杆 Setm
|
1Cr13
|
A276-410
|
|
8
|
定位片 Locating piece
|
25
|
A105
|
|
9
|
填料压盖 Gland Packing
|
WCB
|
A216-WCB
|
|
1O
|
填料 Stuffing
|
PTFE
|
PTFE
|
|
11
|
止推垫片 Fix Casket
|
PTFE
|
PTFE
|
|
12
|
垫片 Gasket
|
PTFE
|
柔性石墨 +不锈钢graphite+stainless steel
|
|
13
|
螺母 Nut
|
35
|
A194-2H
|
|
14
|
螺柱 Bolt
|
35CrMoA
|
A193-B7
|
|
15
|
阀盖 Bonnet
|
WCB
|
A216-WCB
|
三、Q41F软密封球阀技术规范：
|
设计依据 |
国标系列 |
美标系列 |
|
|
设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
结构长度（焊接） |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
连接法兰 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
对焊端 |
GB/T12224 |
ASNI B16.25 |
|
|
试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
四、Q41F软密封球阀试验压力：
|
压力等级 |
试验压力（MPa） |
||
|
公称压力（PN） |
磅级（Class） |
壳体试验 |
密封试验 |
|
1.0 |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
- |
150 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
|
- |
10K |
2.4 |
1.5 |
|
- |
20K |
5.8 |
4.0 |
五、凯斯特国标软密封球阀PN1.6MPa主要连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt（㎏） |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
六、凯斯特国标软密封球阀PN2.5MPa主要连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
- | - | - | - | - | - | - | - | - | - | - | - |
七、凯斯特国标软密封球阀PN4.0MP主要连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- | - | - | - | - | - | - | - | - | - | - | - |
八、凯斯特国标软密封球阀PN6.4MPa主要连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
408 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- | - | - | - | - | - | - | - | - | - | - | - |
九、凯斯特国标软密封球阀PN10.0MPa主要连接尺寸及重量：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
