品牌:斯派莎克
型号:FT43 FT46
规格:DN15-DN200
起订:1台
供应:10000台
发货:1天内

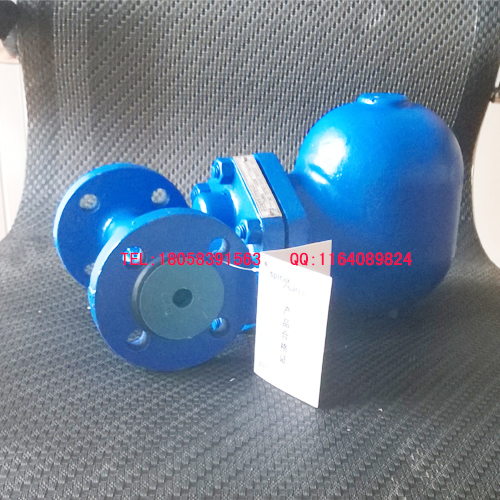

一、FT43杠杆浮球式蒸汽疏水阀工作原理
杠杆浮球式蒸汽疏水阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。
二、FT43杠杆浮球式蒸汽疏水阀性能和优缺点
优点：
1、在高负荷和低负荷时都能工作自如，杠杆结构使运动部件磨损*小化，自带自动排空气装置具有良好的排空气性能；
2、能够适应负荷及压力的快速及大幅度波动，因此是带自动温度控制的设备或制程疏水的*佳选择；
3、带破蒸汽汽锁装置的杠杆浮球式疏水阀和自由浮球式疏水阀是可能存在蒸汽汽锁的设备疏水的**选择。
FT43杠杆浮球式蒸汽疏水阀缺点：暴露在低温环境下可能会受冰冻影响。
三、FT43杠杆浮球式蒸汽疏水阀应用场合
1、高冷凝水负荷 2、各种连续大排量排水场合 3、大锅炉设备
4、吸热系统 5、空气处理盘管 4、热换器
5、干燥工艺 6、热水器设备 7、抹灰设备
8、蒸汽工艺设备
四、FT43杠杆浮球式蒸汽疏水阀结构图
五、FT43杠杆浮球式蒸汽疏水阀外形连接尺寸
|
规格 |
PN40 A(A) |
ANSI 300 A(A) |
ANSI 150 A(A) |
JIS/KS 20K A(A) |
B |
C |
D |
E |
F |
|
DN15 |
150(150) |
209(150) |
203(150) |
206(150) |
80 |
80 |
215 |
120 |
155 |
|
DN20 |
150(150) |
209(150) |
205(150) |
210(150) |
80 |
80 |
225 |
120 |
165 |
|
DN25 |
160(160) |
212(160) |
208(160) |
210(160) |
115 |
85 |
282 |
170 |
215 |
|
DN40 |
230(230) |
327(230) |
321(230) |
322(230) |
130 |
115 |
337 |
200 |
200 |
|
DN50 |
230(230) |
320(230) |
313(230) |
311(230) |
141 |
123 |
347 |
200 |
225 |
疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时*大限度地自动防止蒸汽的泄露。疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的*佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
