品牌:上海辉顺
型号:WJ41H
规格:连接形式：法兰 产品材质：铸钢、锻钢、不锈钢 工作温度：≤425 ℃ 阀门标准：国标 流动方向：单向
起订:1件
发货:3天内
购买咨询

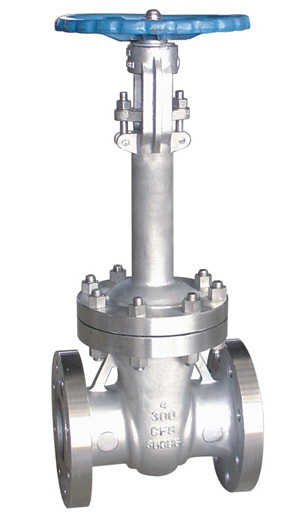

WJ41H波纹管闸阀产品简介
美标波纹管闸阀
产品特点
'.
1、双重的密封设计（波纹管＋填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准
2、没有流体损失，降低能源损失，提高工厂设备安全
3、使用寿命长，减少维修次数，降低经营成本
4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏
7、产品技术和性能全部按德标ARI标准制造。
.'工作原理
'.纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统，特别适用于易燃、易爆、有毒及贵重介质的管路。.'
波纹管闸阀主要零部件
| 试验 参数 |
型 号 | 壳体强度 | 密封试验 | 适用温度 | ||
| WCB | Cr5Mo | 1Cr18Ni9Ti | ||||
| WZ41W-16P/R | 2.4Mpa | 1.76Mpa | ≤425℃ |
≤540℃ |
≤600℃ |
|
| WZ41W-25P/R | 3.75Mpa | 2.75Mpa | ||||
| WZ41W-40P/R | 6.0MPa | 4.4Mpa | ||||
| 制造 标准 |
设计与制造 | 结构长度 | 连接法兰 | 试验与检验 | ||
| API600、GB12234 | ANSIBI6.10、GB12221 | ANSI B16.5、JB/T74~90、GB9112-9124、HG20592~20635、SH3406 |
API598、JB/T9092
|
|||
| 型号 | 材料 | ||||
| 阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 | 波纹管 | |
| WZ40H-40 | 碳素钢 | 铬不锈钢 | 铬不锈钢或碳钢堆焊硬质合金 | 柔性石墨或夹不锈钢丝柔性石墨 | 奥氏体不锈钢 |
