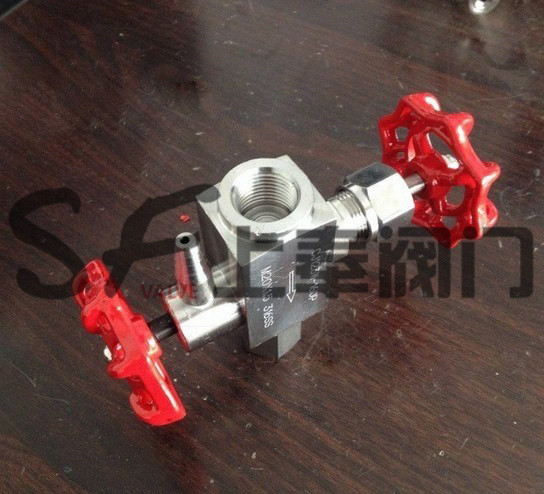

品牌:上奉
型号:CJ123
起订:1台
供应:1000台
发货:3天内
特性:
1. 制造标准: GB/T12224-2005
2. 连接形式: 内螺纹连接 (NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验及试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,汽等腐蚀性与非腐蚀性介质
主要零件材料
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
取样手柄Sampling Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
内六角螺钉Hexagon Screw |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
取样阀杆Sampling Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
取样管 Sampling tube |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
螺纹套Wrap |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE RTFE |
|
8 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
10 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
11 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
14 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
15 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
型号 |
公称通径DN |
M1 |
M2 |
L1 |
L2 |
H |
D0 |
|
CJ123W |
DN6 |
M20X1.5 |
G1/2 |
54 |
46 |
93 |
ø60 |
