品牌:上奉
型号: FJ61W
起订:1台
供应:1000台
发货:3天内

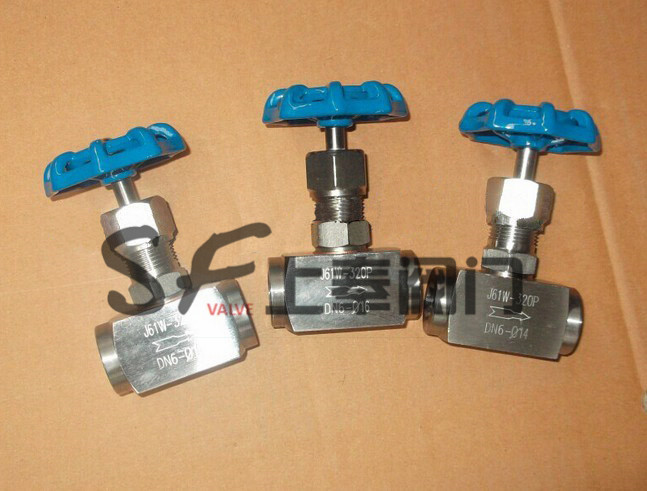

FJ61W承插焊截止阀
特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 承插焊连接
3. 结构特征: 锥面活动阀瓣,带散热式
4. 阀门检验与试验: JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
主要零件材料
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
3 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
5 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
6 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
主要外形连接尺寸
|
型号 |
公称通径 DN |
D0 |
D |
L |
H |
|
FJ61W |
DN6 |
ø14 |
ø70 |
60 |
74 |
|
FJ61W |
DN10 |
ø18 |
ø80 |
60 |
85 |
|
FJ61W |
DN15 |
ø22 |
ø80 |
65 |
102 |
