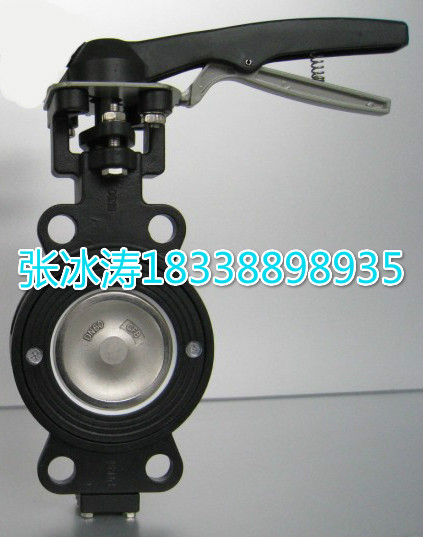

手柄硬密封蝶阀 D73H-16C
金属硬密封蝶阀、
【交货周期】：订单确认3-7天
【产品材质】：碳钢、不锈钢
【产品简介】：金属硬密封蝶阀是长寿命，节能型蝶阀产品。产品性能已处于国内外**水平，广泛适用于电力、石油、化工、冶金、市政建设等工业管道上作截断或调节介质流量用。本产品采用三维偏心原理设计，阀座采用硬、软密封兼容的多层次结构加工精湛工艺先进。
【产品特点】：
1、结构尺寸短、体积小、重量轻、开启力矩小、灵活方便、操作轻便。
2、采用正轴结构，蝶板为桁架式结构，蝶板强度高、过流面积大、流阻小、节省能源。
3、独特的三维偏心设计：本碟阀在传统的双偏心结构基础上配置独特的三维偏心设计，
使蝶板越关越紧；密封可靠，达到无泄漏。
4. 耐高压高温，耐腐蚀耐磨损，使用寿命长等。
【产品零件及材料】：
|
零件名称 |
材 料 |
|
阀体 |
铸钢、不锈钢、合金钢 |
|
阀板 |
不锈钢、碳钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
不锈钢圈 |
|
填料 |
耐高温石墨 |
【产品性能规范】：
|
公称通径DN(mm) |
10~1000 |
|||
|
公称压力PN(Mpa) |
1.0 |
1.6 |
2.5 |
|
|
试验压力 |
壳体 |
1.5 |
2.4 |
3.75 |
|
密封 |
1.1 |
1.76 |
2.75 |
|
|
适用温度(℃) |
-20~425℃ |
|||
|
适用介质 |
水、空气、蒸气、煤气、油品及酸碱盐带有弱腐蚀性介质等 |
|||
【外形尺寸及连接尺寸】：
|
规格DN |
L |
H |
D73H |
D673H |
D973H |
PN0.6MPa |
PN1.0MPa |
||||||||
|
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D1 |
Z-￠d |
D1 |
Z-￠d |
|||
|
50 |
43 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
110 |
4-￠14 |
125 |
4-￠18 |
|
65 |
46 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
550 |
250 |
255 |
130 |
4-￠14 |
145 |
4-￠18 |
|
80 |
49 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
565 |
250 |
255 |
150 |
4-￠14 |
160 |
8-￠18 |
|
100 |
56 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
600 |
250 |
255 |
170 |
4-￠18 |
180 |
8-￠18 |
|
125 |
64 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
640 |
250 |
255 |
200 |
8-￠18 |
210 |
8-￠18 |
|
150 |
70 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
705 |
300 |
315 |
225 |
8-￠18 |
240 |
8-￠22 |
|
200 |
71 |
208 |
605 |
270 |
280 |
850 |
250 |
170 |
775 |
300 |
315 |
280 |
8-￠18 |
295 |
8-￠22 |
|
250 |
76 |
243 |
680 |
270 |
280 |
925 |
250 |
170 |
945 |
300 |
315 |
335 |
12-￠18 |
350 |
12-￠22 |
