品牌:上海津盾阀门
型号:HC400X型
规格:DN50
起订:1台
供应:380台
发货:3天内
购买咨询
一. 流量控制阀400X型的详细介绍
1、适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定值,将上游高压减为下游低压.即使主阀上游的压力发生变化,也不会影响主阀下游的流量。
2、400X型流量控制阀一改常规节流阀使用孔板或纯机械地臧小流域面积的原理，利用相关导阀，*大限度地减少能量在节流过程中的损失。如遇紧急情况400x流量控制阀可以完全截止流量避免损失。控制灵敏度高，安全可靠，调试简便，使用寿命长。
3、本系列400X型流量控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

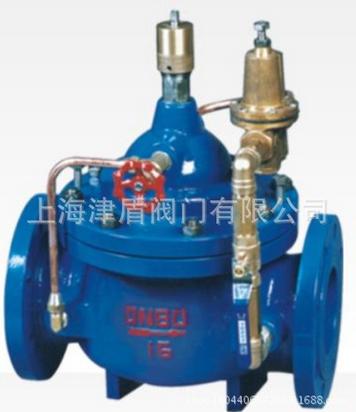

流量控制阀400X型，是一种采用高精度先导式方式控制流量的多功能阀门。它由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。
2、400X型流量控制阀一改常规节流阀使用孔板或纯机械地臧小流域面积的原理，利用相关导阀，*大限度地减少能量在节流过程中的损失。如遇紧急情况400x流量控制阀可以完全截止流量避免损失。控制灵敏度高，安全可靠，调试简便，使用寿命长。
3、本系列400X型流量控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
流量控制阀400X型，是一种采用高精度先导式方式控制流量的多功能阀门。它由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。
二. HC400X流量控制阀设计选用要点
（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
（ 4 ）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
（ 6 ）水利控制阀应设置在介质单向流动的管路上。
（ 7 ）水利控制阀主阀体上的箭头方向必须与管路系统流向一致。
（ 8 ）接水力控制阀管段不 应有气堵 、气阻现象。在管网*高位置 等存气段 应设置自动排气阀。
（ 9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
（ 10 ）阀门安装前应做强度和严密性试验。
（ 11 ）阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍；
B、阀门的严密性试验压力为公称压力的1.5倍；
C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；
D、阀门试验持续时间按上表。
三. 工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
四. 结构特点和用途
上海津盾HC400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。工作原理：当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。上海津盾阀门有限公司欢迎您的咨询洽谈！
