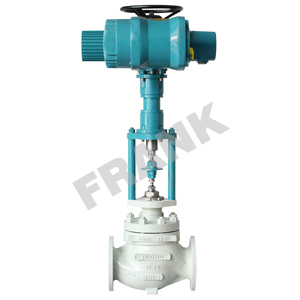

进口高温调节阀 美国富兰克FRANK
原理:美国FRANK进口高温调节阀是一种顶部导向结构的调节阀,阀体流量通道成S流线型,压降损失小,流量大,可调范围广,流量特性曲线精度高,阀芯导向面积大,抗震好,调节阀采用多弹簧式薄膜机构结构紧凑,输出力矩大,可用于控制各种不同压力和温度的流体。
美国富兰克(FRANK)进口气动高温调节阀性能规范:
阀体形式:单座、双座、套筒式
口径尺寸:DN20-DN200mm
压力范围:PN16-PN40
温度范围:常温型:-20~+200℃、散热型-40~+450℃
阀体阀盖:铸钢、不锈钢。[可选]
密封填料:V型聚四氟乙稀填料，含浸聚四氟乙烯填料，石棉编织填料
压盖形式:螺栓压紧式
主要性能:
泄 漏 量：金属阀座：符合标准ANSI Bl6.104  Ⅵ级，小于额定的Cv的0.01％；
          聚四氟乙烯阀座：标准符合ANSI Bl6.104 VI级，小于额定Cv的10-7
回    差:带定位装置为1%、不带定位装置为3%
线    性:带定位装置为±1%、不带定位装置为±5%
执行机构:
型    式:多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:0.02～0.10、0.08～0.24Mpa
供气压力:0.14、0.16、0.28Mpa
气源接头:Rc1/4
环境压力:-30～+70℃
作用形式:气开式或气关式
