A28H/A28TA28Y-16C-DN15弹簧微启式安全阀
温州安铁阀门有限公司  2016-04-09 10:11
价格:￥120.00/台
品牌:安铁
型号:A28H/A28T/A28Y-16C/25C-DN15
规格:DN10mm-DN80mm
起订:1台
供应:99999台
发货:2天内
购买咨询

碳钢不锈钢A28H-16C-DN25手柄安全阀全启式安全阀丝扣安全阀产品属性：
型号：A28H-16C-DN25
阀瓣开启高度：全启式
结构形式：弹性
连接方式：螺纹
公称通径：DN10-DN80
适用介质：空气
标准：国标
压力环境：常压
碳钢不锈钢A28H-16C-DN25手柄安全阀全启式安全阀丝扣安全阀详细说明：
【简单介绍】
带手柄弹簧全启式安全阀
【详细说明】

 A28H螺纹安全阀

A28H螺纹安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上,A28Y-P/10R8螺纹安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置

安全阀型号：A28H 安全阀公称通径：15MM-80MM 安全阀使用压力：1.6MPA -4.0MPA
安全阀连接方式：外螺纹连接 安全阀形式：弹簧式 安全阀主要功能：泄压保护作用
安全阀使用介质：蒸汽 安全阀材质：铸钢.不锈钢 安全阀标准：机械部标准或定做非标

螺纹安全阀主要零部件材料

NO.

零件名称

A28H材料

A28Y-P材料

A28Y-R8材料

1

阀体

HT200

ZG1Cr18Ni9Ti

CF8M

2

阀座

35

ZG1Cr18Ni9Ti

CF8M

3

调节圈

2Cr13

1Cr18Ni9Ti

316

4

阀瓣

2Cr13

1Cr18Ni9Ti

316

5

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

6

阀杆

2Cr13

2Cr13

316

7

调整螺杆

45

2Cr13

316

8

保护罩

ZG200-400

ZG200-400

CF8M


密封面材料

堆焊D507

堆焊Co基硬质合金

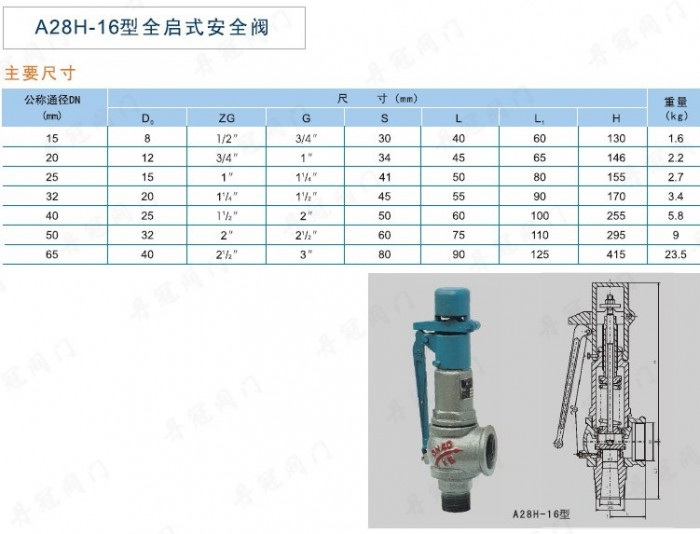

螺纹安全阀外形尺寸和连接尺寸

公称通径

尺寸

do

Rc

G

L

L1

H

15

10

1/2"

3/4"

37

62

189

20

12

3/4"

1"

40

65

196

25

15

1"

11/4"

45

72

277

32

20

11/4"

11/2"

55

85

312

40

25

11/2"

2"

67

100

322

50

32

2"

21/2"

76

112

348

65

40

21/2"

3"

110

135

370

80

60

3"

4"

110

145

410

安全阀订货主要事项：

安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准*大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的安铁阀门公司专家为您审核把关。
