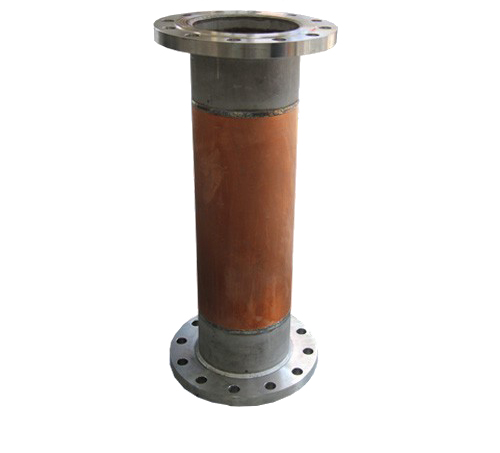

产品类别：氧气阻火器
产品介绍：该阻火器的原理就是从火源下手，有效切断管道中速度很快的气流携带杂质，跟管壁产生剧烈摩擦，由摩擦生热，可能会产生爆炸，而氧气阻火器就可以通过切管效果，阻止燃爆事故。使用方法也很简单，直接把阻火器跟输氧管道的需要部位通过焊接相连就能很好运作，这种管道阻火器在DN15-500MM且工作药理在3MPA以下的管道中都能很好使用，发挥阻止火源的功效。在连接处可以设置法兰或者内螺纹两种连接方式。
产品应用：此产品大量使用在冶金、化学化工等行业的氧气输送管道中，起到切断因高速气流中杂质与管壁急剧摩擦产生的火源，以此避免管道燃爆事故的发生。
产品特点：使用的阻火层原料为硅铜，防爆级别可以达到BS5501。有两种基本的型号分别为FPV/FP型，即氧气管道阀门前、后阻火器，采用特种铜合金和不锈钢焊接而成，能有效预防氧气管道阀门在突然开动时容易造成暂时的绝热压缩，在局部位置的温度猛然升高，从而成为着火的火源。
技术参数：
|
公称通径（DN） |
15－500 |
||
|
公称压力（MPa） |
1.6 |
2.5 |
|
|
试验压力 |
强度 |
2.4 |
3.75 |
|
密封 |
1.76 |
2.75 |
|
|
适用介质 |
氧气 |
||
|
阻燃器材质 |
铜 |
||
|
接头材质 |
不锈钢 |
||
阻火层材质：硅铜。
防爆级别：BS 5501；IIA、IIB、IIC。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
性能及材质
|
公称通径（DN） |
15－500 |
||
|
公称压力（MPa） |
1.6 |
10．0 |
|
|
试验压力 |
强度 |
2.4 |
3.75 |
|
密封 |
1.76 |
2.75 |
|
|
适用介质 |
氧气 |
||
|
阻燃器材质 |
铜 |
||
|
接头材质 |
不锈钢 |
||
主要外形及连接尺寸
|
公称通径DN |
FP-XT氧气管道阻火器 |
FPV-XT氧气管道阀门前、后阻火器 |
||||
|
型号规格 |
D |
L |
型号规格 |
D |
L |
|
|
15 |
FP-1.5T |
18 |
600 |
FP-1.5T |
18 |
1600 |
|
20 |
FP-2.0T |
25 |
600 |
FP-2.0T |
25 |
1600 |
|
25 |
FP-2.5T |
32 |
600 |
FP-2.5T |
32 |
1600 |
|
32 |
FP-3.2T |
38 |
600 |
FP-3.2T |
38 |
1600 |
|
40 |
FP-4.0T |
48 |
600 |
FP-4.0T |
48 |
1600 |
|
50 |
FP-5.0T |
57 |
700 |
FP-5.0T |
57 |
1700 |
|
65 |
FP-6.5T |
76 |
700 |
FP-6.5T |
76 |
1700 |
|
80 |
FP-8.0T |
89 |
700 |
FP-8.0T |
89 |
1700 |
|
100 |
FP-10T |
108 |
700 |
FP-10T |
108 |
1700 |
|
125 |
FP-12.5T |
133 |
700 |
FP-12.5T |
133 |
1700 |
|
150 |
FP-15T |
159 |
800 |
FP-15T |
159 |
1800 |
|
200 |
FP-20T |
219 |
800 |
FP-20T |
219 |
1800 |
|
250 |
FP-25T |
273 |
800 |
FP-25T |
273 |
1800 |
|
300 |
FP-30T |
325 |
800 |
FP-30T |
325 |
1800 |
|
350 |
FP-35T |
377 |
800 |
FP-35T |
377 |
2050 |
|
400 |
FP-40T |
426 |
800 |
FP-40T |
426 |
2300 |
|
450 |
FP-45T |
480 |
800 |
FP-45T |
480 |
2550 |
|
500 |
FP-50T |
530 |
800 |
FP-50T |
530 |
2800 |
