品牌:潘溪
型号:HH44X
规格:DN15-5000
起订:1台
供应:1000台
发货:3天内
购买咨询

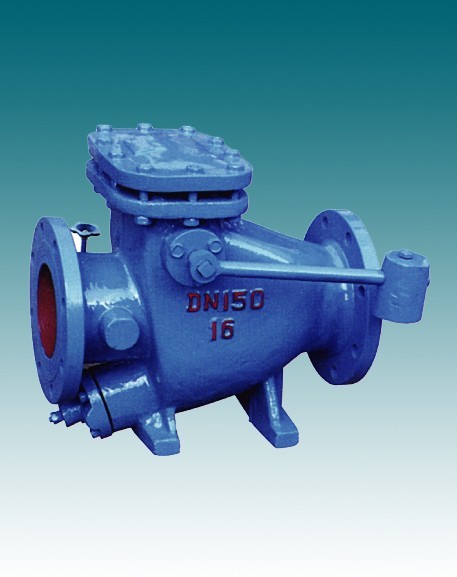

HH44X微阻缓闭止回阀：
一、微阻缓闭止回阀产品概述：
窗体顶端
|
HH44X-10/16/25(C)微阻缓闭式止回阀安装在管路上，用来防止介质的逆流和消除破坏水锤。技术和经济特性如下： |
窗体底端
窗体顶端
窗体底端
二、微阻缓闭止回阀主要技术参数：
公称压力：1.0～2.5MPa
公称通经：40～800mm
适用介质：水、弱腐蚀性液体
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、微阻缓闭止回阀主要零部件材料：
|
零件名称 |
阀体、阀盖 |
阀瓣 |
阀轴 |
|
材料 |
灰铸铁、铸钢 |
钢板、橡胶组合件 |
不锈钢 |
四、微阻缓闭止回阀主要外形连接尺寸：
|
连接尺寸 |
||||||||
|
公称通径 尺寸/mm |
||||||||
|
DN/mm |
英寸 |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
|
200 |
8 |
495 |
335 |
295 |
265 |
26 |
8-Φ23 |
395 |
|
250 |
10 |
622 |
390 |
350 |
320 |
28 |
12-Φ23 |
445 |
|
300 |
12 |
698 |
440 |
400 |
368 |
28 |
12-Φ23 |
505 |
|
350 |
14 |
787 |
500 |
460 |
428 |
30 |
16-Φ23 |
565 |
|
400 |
16 |
914 |
565 |
515 |
482 |
32 |
16-Φ25 |
615 |
|
500 |
20 |
1100 |
670 |
620 |
585 |
34 |
20-Φ25 |
760 |
|
600 |
24 |
1300 |
780 |
780 |
685 |
|||
