防爆型电动执行机构 隔爆型电动执行器


一、隔爆型部分回转电动执行机构产品介绍

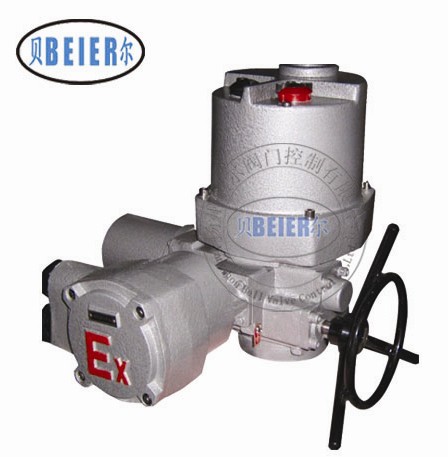

DQW部分回转阀门电动装置，是阀门及其类似设备实现开启、关闭或调节控制的驱动设备。广泛应用于电力、冶金、石油、化工、食品、造纸、制药、水厂和污水处理等行业，适用于蝶阀、球阀、旋塞阀、等作90°回转的阀门及其类似设备。如果加支架可以作为角行程电动执行器使用，如用于风门，挡板门，烟气挡板门及其类似设备。

二、隔爆型部分回转电动执行机构型号表示方法


三、隔爆型部分回转电动执行机构控制方式说明


   **类：普通型电动装置  此类电动装置有简单的刻度盘显示阀门的开关，而外部控制需要电动装置控制箱，算是*基本的型号。

第二类；机电一体化电动装置。此类电动装置自带控制箱，即所谓机电一体化。带液晶显示，可以反馈4～20mA标准信号，可以确定阀门的全开、全关、和不确定的中间位置，即开关量控制。电气元件安装在一块可翻转的板块，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。

按钮盒上有三个按钮，中间为现场和远程转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，远程为直流24V开关触点控制，打开按钮盒为现场操作。（旋钮装置上有两个旋钮盒，其中一个为方式钮旋钮（红色），另一个为操作按钮（黑色），依靠电气罩壳上，突出箭头指示操作方式，操作按钮顺时针旋至箭头处为开阀，逆时针旋转为关阀。）

   第三类：调节型电动装置，与机电一体化电动装置的区别为控制方式的不同；模拟量控制，可以接收和反馈4～20mA标准信号，从而可以实现对阀门的精确的调节，可以确定阀门的全开、全关和精确的中间位置。


四、隔爆型部分回转电动执行机构结构说明


1、电机：户外型采用YDFf型，隔爆型采用YBDFf型阀门专用异步电动机。

2、减速器由二对正齿轮和蜗轮副组成。

3、行程控制器采用凸轮机构，凸轮与输出轴同步。

4、转矩控制器利用蜗杆窜动带动曲拐和摇杆压迫微动开关从而发信。

5、开度指示器用于现场指示阀门开启程度和远传阀位开度信号。

6、手电动切换机构为全自动切换，需手动时，直接转动手轮即可操作电动装置，无切换手柄。
