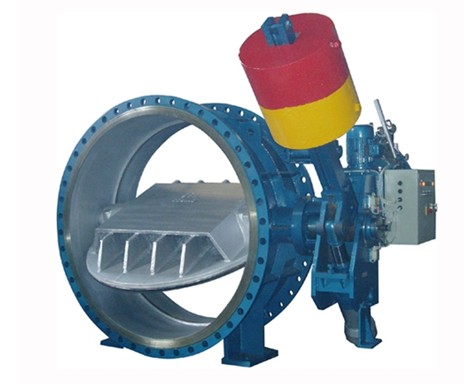

蓄能器式液控闭止回蝶阀是在消化吸收欧美液控阀门*新技术基础上研制而成的新型产品。目前该阀门是我国*新一代液控蝶阀，它兼有闸阀和止回阀的功能，是一种能按预先调定的程序，分两阶段(先快关一定角度，再慢速关闭剩余角度)关闭的动作来消除水锥对管网破坏的理想控制设备。其公司是机械工业部、化工部、中国化工装备总公司定点管理生产企业。其产品在业内有一定的价格优势和技术优势
本阀具有较完善的液压系统和电气控制系统，即可现场操作，也可远距离操作，本阀的控制系统采用蓄能罐取代了目前国内同行厂家生产的重锤，将重锤势能变为流体蓄能，不仅节省了长期运行支承重锤所耗的能量，改善了液压系统的保压性能，避免了运行时维护人员的人身伤亡事故和精神上的不安全感和恐惧感，其控制机构勾思新颖，设计合理，体积小，重量轻，结构简单，功能齐全，动作灵活可靠，外形美观，节能节材，维修方便，且维修时不需要停止水泵工作等，能简便地实现泵阀联锁程序控制及微机集中控制，停电时，摇动手动油泵即可关闭。阀门开闭，动作十分方便。
本阀液压和电气控制部分与阀体分离就近安装，根据液压和电气是否分离分两种型式，用户可根据情况选择。
公称通径：DN150~DN3500
公称压力：PN2.5~PN40
适用介质：水、海水、泥沙水、油品等
介质温度：≤80℃
开阀时间：10~90秒(可调)
快关时间：1.5~20秒(可调)
慢关时间：6~90秒(可调)
快关角度：70°±10°
慢关角度：20°±10°
全开状态*小流阻系数：0.1
可选控制电源：AC220V、DC220V、DC110V、DC24V
HD7X41X蓄能器式液控缓闭止回蝶阀基本工作原理
重锤式液控缓闭止回蝶阀储备的关阀能量为重锤势能，又分为重锤式自动保压液控缓闭止回蝶阀（简称重锤保压型）和锁定型重锤式自动保压液控缓闭止回蝶阀（简称重锤锁定型），使用工况主要有离心泵工况、轴流泵工况和水轮机工况等。开阀离心泵工况（包括离心式混流泵）：先启动泵，延迟预定时间后开阀。开阀轴流泵工况（包括轴流式混流泵）：泵阀同时开启，或先开阀至一定角度，再启动泵。开阀水轮机工况：先开启旁通阀平衡压力，再开阀，后开启水轮机。各种工况一般均要求在停机或停电的同时关闭阀门。
基本电液工作原理如下：
开阀时，电磁阀换向，油泵启动，液压油经流量控制阀、高压胶管进入油缸，推动活塞，带动与之相连的杠杆举起重锤开阀。开阀到位后自动保压系统启动；电机继续给保压蓄能器充压。压力达高压力设定点后，油泵停机。旋转流量控制阀手轮可以调整开阀时间，调整范围为10~90秒系统泄漏，压力降至低压力设定点，油泵电机自动启动，达高压力设定值后停关阀时，电磁阀换向，油缸内压力油经快、慢关节流阀、高压胶管、电磁阀回到油箱，重锤落下，连杆带动蝶板旋转关阀，迅速切断前约70%行程的大部分水流；后30%行程则缓慢关闭。快慢关角度及各阶段缓冲时间可以根据管道实际工况进行调节，有效消除管道水锤；调整时间为快关2秒~25秒，慢关6秒~90秒。启闭过程中，可通过停止按钮使阀门停止在任意中间位置。停止动作主要用于系统调试。手动泵主要用于系统调试。在无电或油泵不能正常工作的情况下，摇动手动泵，也可完成阀门的开启和系统的保压。打开常闭截止阀，在重锤势能和动水力矩的作用下，连杆带动蝶板旋转关阀。
HD7X41X蓄能器式液控缓闭止回蝶阀特点
1．可取代水泵出口截止阀和止回阀，并集机、电、液于一体，占地面积小。
2．自动化程度高，可就地、远程及联动控制。
3．电气系统可采用PLC智能控制系统，也可以采用普通型继电器式系统。
4．液压系统电机功率小，工作效率高，保压性能好，油泵启动间隔时间长。
5．液压系统具有自动保压功能，保压时间长，油泵启动间隔可到500小时。
6．有明显的开度指示和机械限位调节机构，行程开关装置防水防尘设计，不外露，性能稳定，使用寿命长。
7．电气操作界面人性化、多样化，可设计普通按钮式、文本式、触摸屏式，也可根据客户的需要，设计*新的人机操作界面。
HD7X41X蓄能器式液控缓闭止回蝶阀主要参数
公称通径：DN150~DN3500
公称压力：PN2.5~PN40
适用介质：水、海水、泥沙水、油品等
介质温度：≤80℃
开阀时间：10~90秒（可调）
快关时间：1.5~20秒（可调）
慢关时间：6~90秒（可调）
快关角度：70°±10°
慢关角度：20°±10°
全开状态*小流阻系数：0.1
可选控制电源：AC220V、DC220V、DC110V、DC24V
HD7X41X蓄能器式液控缓闭止回蝶阀性能：
|
型号 |
公称压力（MPa） |
实验压（MPa） |
适用温度（℃） |
适用介质 |
|
|
壳体实验 |
密封试验 |
||||
|
HD7X41X-6C |
0.6 |
0.9 |
0.66 |
≤65 |
水 |
|
HD7X41X-10C |
1.0 |
1.5 |
1.1 |
||
|
项目 |
公称通径 |
||
|
DN≤1000 |
DN≥1400 |
||
|
开阀时间 （S） |
10~60可调 |
15~60可调 |
|
|
关阀时间（S） |
快关 |
1.2~25可调 |
2~30可调 |
|
慢关 |
2~60可调 |
4~60可调 |
|
|
关阀角度（°） |
快关 |
60°±10° |
|
|
慢关 |
25°±10° |
||

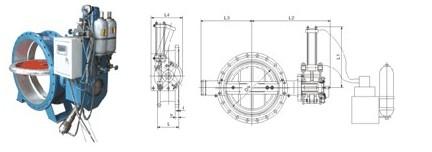

HD7X41X蓄能器式液控缓闭止回蝶阀外形尺寸
|
DN |
PN |
L |
L1 |
L2 |
L3 |
L4 |
法兰连接尺寸 |
|
400 |
0.6 |
216 |
556 |
1449 |
320 |
440 |
GB/T17241 |
|
1.0 |
216 |
556 |
1449 |
330 |
440 |
||
|
1.6 |
216 |
556 |
1449 |
345 |
440 |
||
|
450 |
0.6 |
222 |
556 |
1449 |
370 |
440 |
|
|
1.0 |
222 |
556 |
1449 |
380 |
440 |
||
|
1.6 |
222 |
580 |
1449 |
395 |
490 |
||
|
500 |
0.6 |
229 |
580 |
1449 |
400 |
440 |
|
|
1.0 |
229 |
580 |
1449 |
410 |
490 |
||
|
1.6 |
229 |
580 |
1449 |
425 |
490 |
||
|
600 |
0.6 |
267 |
580 |
1449 |
440 |
490 |
|
|
1.0 |
267 |
580 |
1449 |
460 |
490 |
||
|
1.6 |
267 |
625 |
1820 |
470 |
490 |
||
|
700 |
0.6 |
292 |
625 |
1449 |
436 |
490 |
|
|
1.0 |
292 |
625 |
1820 |
550 |
545 |
||
|
1.6 |
292 |
625 |
1820 |
570 |
545 |
||
|
800 |
0.6 |
318 |
625 |
1820 |
625 |
490 |
|
|
1.0 |
318 |
625 |
1820 |
640 |
545 |
||
|
1.6 |
318 |
625 |
1820 |
660 |
545 |
||
|
900 |
0.6 |
330 |
625 |
1820 |
700 |
545 |
|
|
1.0 |
330 |
625 |
1820 |
710 |
545 |
||
|
1.6 |
330 |
675 |
1820 |
725 |
610 |
||
|
1000 |
0.6 |
410 |
625 |
1820 |
760 |
610 |
|
|
1.0 |
410 |
675 |
1820 |
770 |
610 |
||
|
1.6 |
410 |
675 |
2180 |
790 |
610 |
||
|
1200 |
0.6 |
470 |
675 |
1820 |
875 |
610 |
|
|
1.0 |
470 |
675 |
2180 |
890 |
610 |
||
|
1.6 |
470 |
729 |
2180 |
915 |
720 |
||
|
1400 |
0.6 |
530 |
729 |
2180 |
1000 |
720 |
|
|
1.0 |
530 |
729 |
2180 |
1020 |
720 |
||
|
1.6 |
530 |
781 |
2180 |
1045 |
960 |
||
|
1600 |
0.6 |
600 |
781 |
2180 |
1120 |
720 |
|
|
1.0 |
600 |
781 |
2180 |
1140 |
960 |
