产品类别：氧气球阀

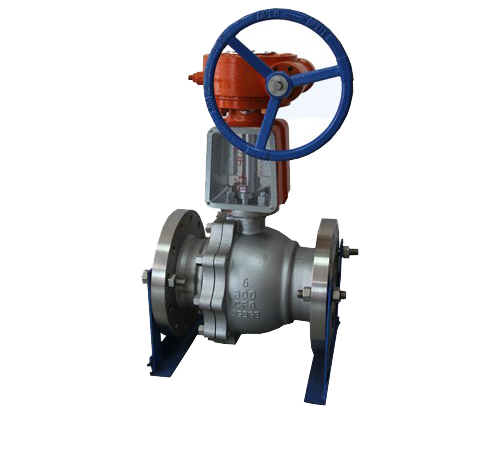

产品介绍：QY41F不锈钢氧气球阀的使用尺寸在DN15-500之间，使用的压力等级在1.6MPA到10MPA之间，适用的温度在-40度到150度之间，可使用环境比较宽松。连接方式采取法兰连接，装卸简单，驱动可以是手动驱动，也可以是电动驱动或者气动驱动，阀体的材质选择很讲究，对于阀体选用优质不锈钢或者青铜职称，而对于密封部件，为了确保产品的密封性，则使用聚四氟乙烯，让产品达到高效导电、快速传热，对于酸碱等腐蚀性的抗性很好，还具备一定的阻燃性能。
产品应用：主要应用在氧气输送管路之中。
产品特点：铜氧气专用球阀形式分为两种，一种是整体式的，另一种是组合式的。*大特点在于产品结构紧凑，密封性能良好，内部结构简单，降低了维护维修的难度，操作很简单，而且密封面和球面都会常年处于闭合状态，这样就不容易受到介质的冲击和腐蚀了，能适用与水、化学溶剂、酸和天然气等基本介质，还能在条件恶劣的介质中运转，比如氧气、过氧化氢、甲烷和乙烯等。
技术参数：
球阀的部分参数等级：
1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公称通径或口径：DN6～500、NPS 1/4 ～20；
3、连接方式：法兰、对焊、螺纹、承插焊等
4、适用温度：-40℃~+150℃；
5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；
规格 主要尺寸 Size Main Dimensions
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
压力试验 Pressure Test
|
公称压力NominalPressure |
1.6 |
2.5 |
4.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
|
气密封试验 |
0.4-0.7 |
||
主要零件材料及性能 Main Part Materials and Property
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球体 阀杆 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
阀 座 |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
||||||
|
垫片 |
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket |
||||||
|
阀杆座 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite |
||||||
|
填料 |
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite |
||||||
|
填料压盖 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
温度 |
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL) |
||||||
|
介质 |
水 蒸汽 油品 |
硝酸类 Nitric Acid |
强氧化介质 |
醋酸类 Acetic Acid |
尿素类Urea |
||
规格 主要尺寸 Size Main Dimensions
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
压力试验 Pressure Test
|
公称压力NominalPressure |
1.6 |
2.5 |
4.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
|
气密封试验 |
0.4-0.7 |
||
