品牌:汉威

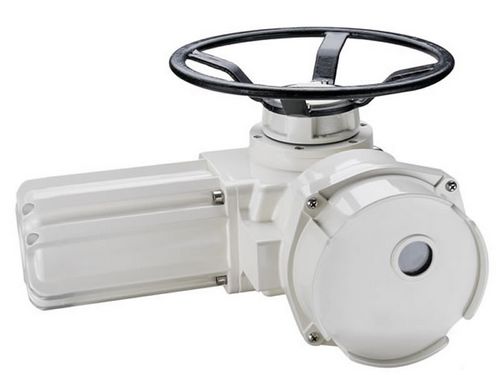

型号:多回转型AK3电动执行器
起订:1台
供应:11111台
发货:3天内
购买咨询
本公司电动执行器分多回转和角行程两大类，多回转用于闸阀，截止阀等；角行程用于蝶阀，球阀等。
概述
电动阀门控制器是与阀门电动装置配套使用的控制产品，用以控制电动阀门的开启和关闭。它可以实现现场操作，也可以远距离操作，可以单独控制，也可以集中控制。对于大量使用管道阀门在石油、化工、电力、冶金、造纸、水处理等工业部门具有重要意义。
电气元件表
|
代 号 |
名 称 |
型号规格 |
数 量 |
|
Q |
断路器 |
DZ47-63 (2P) |
1 |
|
KO，KC |
交流接触器 |
CJX1系列 |
2 |
|
C |
电解电容 |
CBB61 |
1 |
|
M |
电机 |
YDF/YBDF |
1 |
|
SS, SO，SC |
按钮 |
Y090-11BN |
3 |
|
SA |
钮子开关 |
E-TEN303 |
1 |
|
LSO，LSC |
行程开关 |
MK2-1 |
2 |
|
TSO，TSC |
转矩开关 |
WK3-1 |
2 |
|
LSF |
闪光开关 |
V—157 |
1 |
|
GD ，RD，YD |
指示灯 |
AD116-22D |
3 |
工作原理
1、首先，按照电装使用说明书,做好通电前的调试准备工作，再对照控制器电气原理图和电装接线原理图接线，经检查无误后，接通电源，这时电源指示灯YD亮。
2、电动操作前，必需先手动将阀门打开到中间任意位置，检查电机相序正确后，方可电动操作。
3、SA为现场/远程操作转换开关，当SA拨到现场位置时，可操作控制箱上的开、关按钮（自锁），自锁后按停键，可停止运行；当SA处于远位置时，可远程中控室PLC电脑操作（点动，不自锁）。
3、SA转换开关在现场时，电动阀门在中间任意位置时，指示灯GD、RD都亮。操作开向按钮SO，开到位时电动装置应停止工作，此时指示灯RD灭，GD常亮，表示阀门处于全开位置；操作关向按钮SC，关到位时电动装置应停止工作，此时指示灯GD灭,RD常亮，表示阀门处于全关位置。
5、如果电动装置内装有闪光开关LSF，电动阀门在开向过程中，指示灯RD常亮，GD闪动；电动阀门在关向过程中，指示灯GD常亮，RD闪动。
控制器外型尺寸
电器原理图
