Z273X电液动对夹式浆液闸阀
Z273X电液动浆液阀简介：

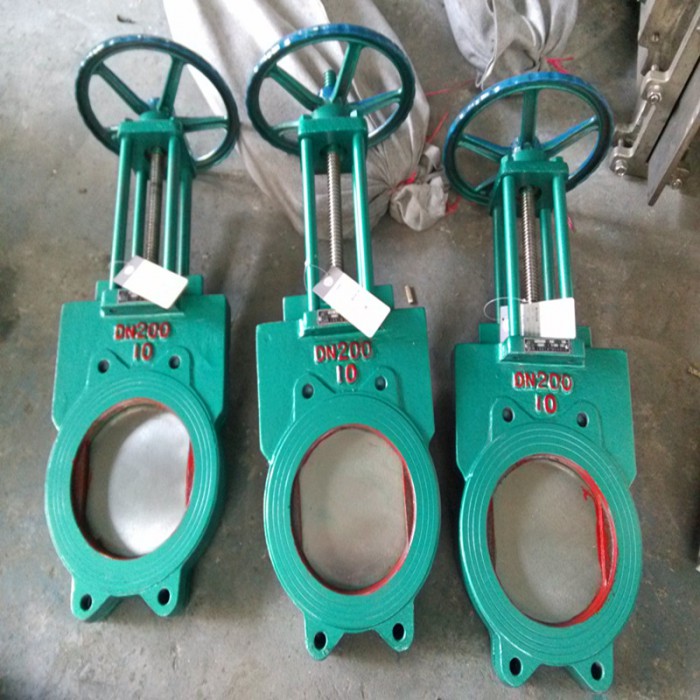

电液动对夹式浆液阀是在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的基础上开发出来的一种新型产品。主体采用铸造，铸铁材质，由左，右阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，可根据客户需要安装其他驱动方式如伞齿轮，气动装置、电液动装置；广泛用于化工，煤炭，食品，污水，造纸，钢铁等到领域，是一种理想的密封阀门。
Z273X电液动浆液阀性能参数：
| 公称压力MPa | 试验压力 | 工作温度 | 适用介质 | |
| 壳体MPa | 密封MPa | |||
| 0.6 | 0.9 | 0.66 | ≤80℃ | 纸浆、煤浆、水、灰渣 |
| 1.0 | 1.5 | 1.1 | ≤80℃ | |
Z273X电液动浆液阀外形及连接尺寸（mm）:
| 公称通径DN | L | D | D1 | D0 | H | n-M | |
| PN6 | PN10 | ||||||
| 50 | 48 | 48 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 180 | 305 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 220 | 330 | 8-M16 |
| 100 | 50 | 50 | 180 | 155 | 220 | 380 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 240 | 415 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 280 | 490 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 280 | 550 | 8-M20 |
| 250 | 70 | 70 | 350 | 320 | 360 | 693 | 12-M20 |
| 300 | 80 | 80 | 400 | 368 | 400 | 796 | 12-M20 |
| 350 | 80 | 90 | 460 | 428 | 400 | 895 | 16-M20 |
| 400 | 90 | 120 | 515 | 482 | 500 | 1004 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 500 | 1110 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 600 | 1210 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 700 | 1460 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 800 | 1680 | 24-M27 |
| 800 | 190 | 190 | 950 | 905 | 800 | 1910 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 800 | 2130 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 800 | 2350 | 28-M30 |
| 1200 | 254 | 254 | 1380 | 1325 | 800 | 2650 | 32-M30 |
浆液阀驱动方式：手动，电动，气动，液动，伞齿轮，电液动和气液动等驱动方式。
浆液阀外形：明杆，暗杆两种
浆液阀材质：铸铁、铸钢、碳钢、不锈钢、衬氟等
浆液阀密封：硬密封，软密封，单面密封，双面密封等多种材质密封。
