品牌:美日德
型号:H74H/W/X
规格:DN50~1000
起订:1件
供应:2543件
发货:3天内
购买咨询

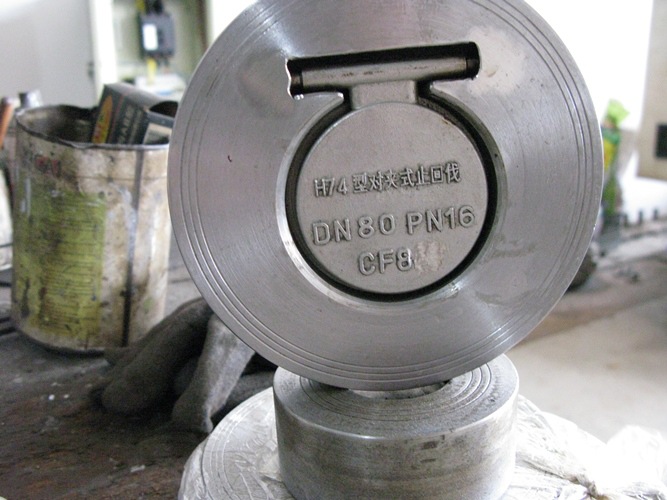

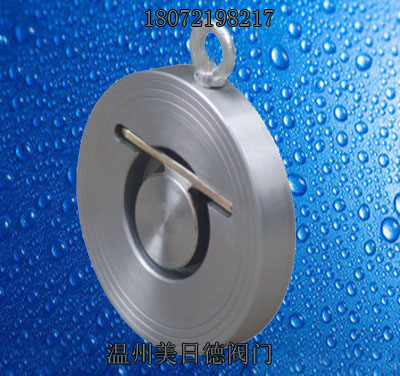

美日德 H74对夹单瓣圆片式止回阀的简单介绍
产品特点：阀瓣关闭快速，水锤压力小； 水平管道或垂直管道均可使用，安装方便； 流道通畅、 流体阻力小；阀瓣行程短、关阀冲击力小；使用寿命长、可靠性高.美日德 H74对夹单瓣圆片式止回阀的详细信息
产品名称：H74对夹单瓣旋启式止回阀
所属系列：对夹式止回阀系列
产品材料：WCB、CF3、CF8、CF3M、CF8M
产品规格：DN50-1000、PN10-40

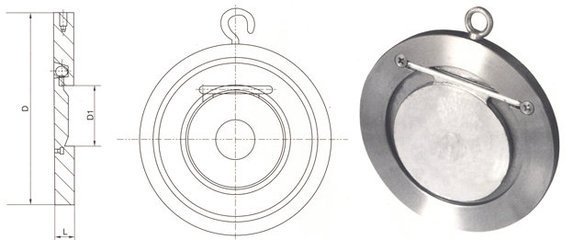

尺寸如下：
| 通径 DN（mm） |
L | D1 | D | ||||
| PN1.0、1.6MPa | PN2.5、4.0MPa | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | ||
| 50 | 19 | 19 | 25 | 109 | 109 | 109 | 109 |
| 65 | 19 | 19 | 38 | 129 | 29 | 129 | 129 |
| 80 | 19 | 19 | 46 | 144 | 144 | 144 | 144 |
| 100 | 19 | 19 | 71.5 | 164 | 164 | 170 | 170 |
| 125 | 19 | 19 | 95 | 194 | 194 | 196 | 196 |
| 150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 |
| 200 | 29 | 29 | 140 | 275 | 275 | 286 | 293 |
| 250 | 29 | 38 | 188 | 330 | 331 | 343 | 355 |
| 300 | 38 | 51 | 216 | 380 | 386 | 403 | 420 |
| 350 | 44 | 51 | 263 | 440 | 446 | 460 | 477 |
| 400 | 51 | 51 | 305 | 491 | 495 | 517 | 549 |
| 450 | 60 | 76 | 356 | 541 | 558 | 567 | 574 |
| 500 | 64 | 83 | 406 | 596 | 620 | 622 | 626 |
| 600 | 70 | 90 | 482 | 698 | 732 | 734 | 745 |
| 700 | 80 | 90 | 562 | 813 | 804 | 831 | - |
| 800 | 90 | 100 | 464 | 918 | 912 | 942 | - |
| 900 | 90 | 100 | 738 | 1018 | 1012 | 1040 | - |
| 1000 | 100 | 120 | 846 | 1124 | 1126 | 1155 | |
