衬氟隔膜阀

中国.上五阀门有限公司 2015-06-06 14:08

价格:￥200.00/台
品牌:中国.上五阀门有限公司
型号:G41F46-16
规格:DN15-DN350
发货:3天内

购买咨询

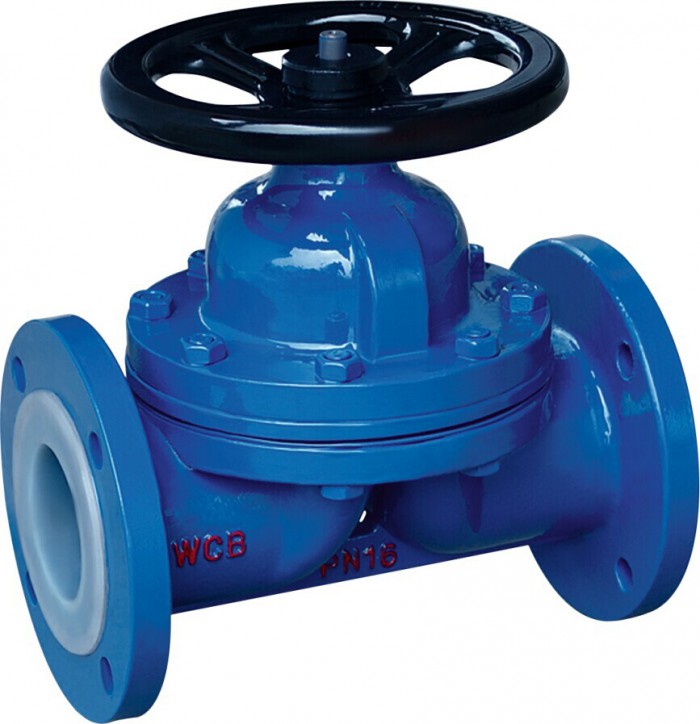

衬氟隔膜阀

所属类别:衬氟阀门

产品型号：G41F46-10C
产品名称：衬氟隔膜阀
公称压力：0.6-1.6Mpa
壳体材质：铸钢
产品报价：
产品用途：
产品特点：

衬氟隔膜阀是一种特殊形式的具有截断功能的阀，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质目的。

衬氟隔膜阀G41F46-10详细资料：
隔膜阀基本系列为G41F₄₆型堰式和G45F₄₆型直流式，其特点如下：
　1.复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
　2.利用FEP（Teflon)氟塑料与合成橡胶复合而成的隔膜和带有Feflon氟塑料衬里层的阀门可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
　3.做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
　4.氟塑料的防腐性能及推荐使用温度见“阀门及管路附件用氟塑料　衬里性能表”。

法兰连接隔膜阀
●设计与制造符合中国国家标准
●基本结构形式：堰式，直流式
●公称压力　PN0.6~1.6(MPa)
●公称通径　DN15~300（mm)
●基本型号（全衬里）

手动	G41F₃（堰式）	气动	G641F₃_{（往复式）}
	G41F₄₆（堰式）		G641F₄₆_{（往复式）}
	G45F₃（堰式）		G6_B41F₃_{（常闭式）}
	G45F₄₆（堰式）		G6_B41F₄₆_{（常闭式）}
电动	G9_B41F₃（防爆型）	电动	G941F₃_{（普通型）}
电动	G9_B41F₄₆（防爆型）	电动	G941F₄₆_{（普通型）}

◆主要连接尺寸及重量　Dimensions and weights

公称通径		标准值							参考值
DN （mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D₀		H₁	H₂	W(kg)
DN （mm)	NPS (inch)	PN1.0（MPa)
15	1/2	125/108	95	65	45	2	14	4-φ14		100	105	110	3.5
20	3/4	135/117	105	75	55	2	16	4-φ14		100	115	125	4
25	1	145/127	115	865	65	2	16	4-φ14		120	120	135	5.5
32	1¹/4	160/146	135	100	78	2	18	4-φ18		120	125	150	8
40	1¹/2	180/159	145	110	85	3	18	4-φ18		140	135	175	11
50	2	210/190	160	125	100	3	20	4-φ18		140	155	195	14
65	21/2	250/216	180	145	120	3	20	4-φ18		200	170	200	23
80	3	300/254	195	160	135	3	22	4-φ18		200	200	255	29
100	4	350/305	215	180	155	3	22	8-φ18		280	270	325	46
125	5	400/356	245	210	185	3	24	8-φ18		320	335	405	70
150	6	460/406	280	240	210	3	24	8-φ23		320	370	450	95
200	8	570/521	335	295	265	3	26	8-φ23		400	480	600	170
250	10	680/635	390	350	320	3	28	12-φ23		500	545	620	270
300	12	790/749	440	400	368	4	28	12-φ23		500	585	680	320

公称通径		标准值							参考值
DN （mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D₀		H₁	H₂	W(kg)
DN （mm)	NPS (inch)	PN1.6（MPa)
15	1/2	130	95	65	45	2	14	4-φ14		120	110	115	4
20	3/4	150	105	75	55	2	16	4-φ14		120	120	130	5
25	1	160	115	85	65	2	16	4-φ14		140	125	140	6
32	1¹/4	180	135	100	78	2	18	4-φ18		140	130	155	9
40	1¹/2	200	145	110	85	3	18	4-φ18		160	140	180	12
50	2	230	160	125	100	3	20	4-φ18		160	160	200	15
65	2¹/2	290	180	145	120	3	20	4-φ18		200	175	205	24
80	3	310	195	160	135	3	22	8-φ18		200	205	260	30
10	4	350	215	180	155	3	24	8-φ18		280	275	330	48
125	5	400	245	210	185	3	26	8-φ18		320	340	410	75
150	6	480	280	240	210	3	28	8-φ23		320	375	460	105
200	8	600	335	295	265	3	30	12-φ23		400	485	605	182
250	10	730	405	355	320	3	32	12-φ25		500	550	625	295
300	12	850	460	410	375	4	34	12-φ25		500	590	685	345

产品【衬氟隔膜阀】
订货须知：
一、①衬氟隔膜阀产品名称与型号②衬氟隔膜阀口径③衬氟隔膜阀是否带附件以便我们的为您正确选型④衬氟隔膜阀的使用压力⑤衬氟隔膜阀的使用介质的温度。
二、若已经由设计单位选定的衬氟隔膜阀型号，请按衬氟隔膜阀直接向我司销售部订购。
