品牌:中国.上五阀门有限公司
型号:J41F46-16
规格:DN15-DN300
发货:3天内
一、衬氟截止阀 特点
截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截止断管路中的介质，但不能做节流用。
一、截止阀基本结构
1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
二、设计规范：遵循GB 12233 / GB 12235标准。
三、手动、齿轮传动、气动（常开或常闭）、电动。
|

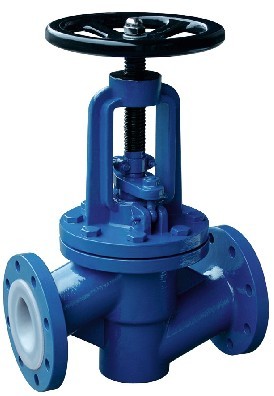

衬氟截止阀 |
衬氟截止阀尺寸图 |
二、衬氟截止阀 技术规范
|
设计标准 |
GB12233/GB12233 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
检验试验 |
GB/T13927 |
|
驱动方式 |
手动、电动、气动 |
三、衬氟截止阀 主要零部件材料表
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸阀 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
阀体/端盖/闸板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀杆 |
35 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) |
|||||
|
4 |
填料/压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|||
|
6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
|
7 |
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
|
8 |
紧固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
9 |
螺母 |
0Cr18Ni9 |
0Cr18Ni9 |
||||
|
10 |
手轮 |
WCB |
WCB |
WCB |
|||
四、衬氟截止阀 主要外型和连接尺寸
|
公称通径 |
标准值 |
参考值 |
||||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H |
H1 |
WT(Kg) |
|
PN1.0MPa |
||||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
235 |
260 |
6.5 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
240 |
265 |
7 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
245 |
270 |
7.8 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
255 |
285 |
11 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
285 |
315 |
13 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
295 |
330 |
15 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
350 |
395 |
23 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
240 |
395 |
445 |
38 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
240 |
450 |
490 |
42 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
280 |
525 |
555 |
55 |
|
150 |
6 |
480 |
380 |
240 |
210 |
3 |
24 |
8-Ф23 |
320 |
605 |
645 |
77 |
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
360 |
645 |
765 |
135 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
400 |
685 |
805 |
220 |
|
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-Ф23 |
400 |
710 |
814 |
277 |
|
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-Ф23 |
450 |
750 |
855 |
320 |
