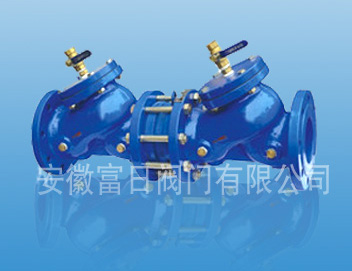

HS41X 防污隔断阀详细资料：

         一、防污隔断阀产品概述：

      二、防污隔断阀工作原理：

      普通型：为二个止回阀串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。其安全可靠性相对差些，工作原理较简单。 安全型：防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。
      1.正常供水
      a.清洁市政生活水从**级止回阀经过排水器到第二级止回阀出口向用户供水，**级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与**级止回阀出口(第二级止回阀进口)相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防止隔断阀正常供水：
      b.当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态。
      c.如进口压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与进口压力恢复一定压差时，排水器又关闭。
      2.密封失灵
      防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无滲漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生滲漏，第二级止回阀之前压力升高，造成排水器隔膜上下压力并减小，排水器打开，排水泄压;此时，如**级止回阀同时密封被破坏，由于第二级止回阀倒流回的高压水已泄压减压，故不会倒流**级止回阀。
      3.供水压力
      供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进真空腔，从而防止产生虹吸倒流现象。

      三、主要技术参数：

     公称压力：1.0～2.5MPa
     公称通径：50～600mm
     适用介质：水
     适用温度：0～80℃
     法兰标准：GB／T l7241.6 GB／T 9113
     试验标准：GB/T13927 API1598

    四、主要零部件材料：

     五、主要外形连接尺寸：                                 单位：mm
