品牌:东光
型号:Z941W / Z941Y
规格:15-300
起订:1个
发货:10天内
购买咨询

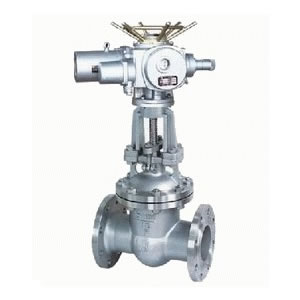

Z941W / Z941Y型不锈钢电动闸阀系列产品是不锈钢闸阀装配电动执行机构组成的一种快速切断阀。主控制室控制电动执行机构的电机带动阀杆转动，带动闸板上下移动实现阀门的开闭，以实现以实现就地控制和远距离集中控制特别适合高空环和高危等不宜人为操作的环境，也适需要快速关闭的工艺条件，提高了工作效率和安全性。不锈钢电动法兰闸阀主体材料为精密铸造的不锈钢，可用于多种腐蚀性介质。【产品特点】
1、电源是电动闸阀的驱动能源，动力源广泛，适用范围广；
2、操作方便，容易满足各种控制要求；
3、较气动法兰闸阀开行过程中运行更为平稳，开闭速度更快
4、密封可靠，性能优良；通常情况下采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松；楔形闸阀的形体简单, 结构长度短，制造工艺性好，适用范围广
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性，可以防止电动运行过程中阀门因为动作过快产生弯曲变形。
【主要性能参数】
| 电动执行器功能 类型 | 普通开关型 / 源触点开关型 / 电位计型带电阻输出/ 电位计型带4-20mA |
| 防爆要求 | 不防爆 / EX dⅡBT4 / EX d11 CT6 |
| 电压 | AC220V / AC110V / AC380 / DC12V / DC24V / DC110V |
| 公称压力 | 1.6-6.4MPa |
| 适用温度 | -46°C-600°C以下 （低于-46°C要选用低温阀门） |
| 零件名称 | CF8 / CF3 系列 | CF8M / CF3M系列 |
| 阀体/阀盖 | CF8 / CF3 | CF8M / CF3M |
| 闸板 | CF8/CF8+Stellite/CF3/CF3+Stellite | CF8M/CF8M+Stellite/CF3M /CF3M+Stellite |
| 阀杆 | F304 / F304L | F304 |
| 填料 | 石墨Graphite | 石墨Graphite / PTFE |
| 垫片 | 石墨+304Graphite+304 | 石墨+304Graphite+304 |
| 压盖 | CF8 / CF3 | CF8M / CF3M |
| 填料压板 | CF8 / CF3 | CF8M / CF3M |
| 螺栓 | 304 | 316 |
| 螺母 | 304 | 316 |
Z941H/Z941Y-16C 1.6MPa 主要外形尺寸
| L | D | D1 | D2 | D6 | f | f1 | Z-φd | H | 质量(kg) |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 678 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 693 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 755 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 820 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 994 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 590 | 1138 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1409 |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 810 | 1588 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 830 | 1755 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 830 | 1902 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 870 | 214l |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 870 | 2276 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 870 | 2474 |
