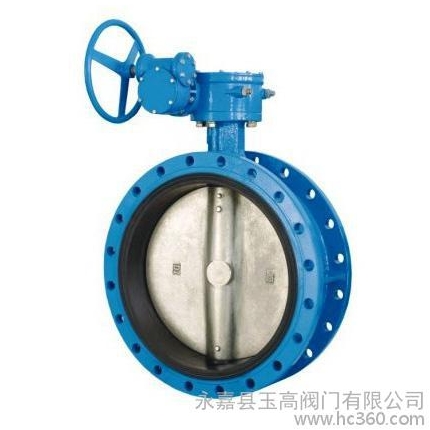

衬氟法兰蝶阀产品概述
    D341F46系列法兰式衬氟蝶阀法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏，具有严密的密封性能，超长的使用寿命；


衬氟法兰蝶阀产品用途
    衬氟法兰蝶阀阀门结构紧凑、外形美观、工艺合理、性能可靠、操作轻便，可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合；广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有强腐蚀性介质的使用场合；如浓盐酸、浓硫酸、氢氟酸、磷酸、氯气、强碱，王水等具有强腐蚀的介质；
衬氟法兰蝶阀结构特点
　　 1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；
　　 2、偏心蝶阀为二维方向偏心产品的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想；
　　 3、四级加载弹性密封，保证了阀门内、外的零泄漏。
　　 a:轴与蝶阀一体外衬F46;
b:轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
　　 c:轴的径向采用O型圈与金属轴套的组合；
　　 d:阀座镶嵌有弹性条的阀体槽内。
　　 4、采用可弹性垫片定位准确，结构简单。(*采用O型圈是为了防止意外泄漏时的安全措施)。
衬氟法兰蝶阀设计规范
　　 遵循GB/T12238，API 609，MSS SP-67标准
　　
衬氟法兰蝶阀驱动方式
　　 手动D41、蜗轮传动D341、气动D641、电动D941

衬氟法兰蝶阀，衬氟材料：氟塑料F46(FEP) 、聚四氟乙烯F4(PTFE) 、可溶性聚四氟乙烯(PFA)
