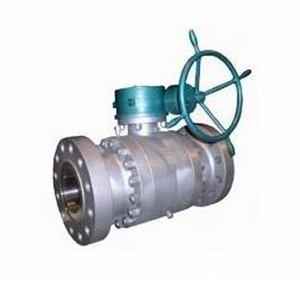

电站球阀、电站美标球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4~20mA 信号及 220V AC 电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电子式电动执行机构。电站球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。
技术参数：
| 公称通径DN(mm) |
DN15～DN400 |
| 公称压力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| 介质温度 |
-40～+180℃ -40～+350℃ |
| 泄漏量 |
0 符合ANSIB16.104 5级标准 |
| 球体转角 |
90° |
| 阀体材制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温) |
外形及连接尺寸：
| 公称通径DN(mm) |
尺寸(mm) |
| L |
D |
D1 |
D2 |
b |
f |
n-d |
| 15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
| 20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
| 25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
| 32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
| 40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
| 50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
| 65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
| 80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
| 100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
| 125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
| 150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
| 200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
| 250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
|
