价格:
￥100.00/台
品牌:明科阀门
型号:ZZY
规格:DN15-DN300
起订:1台
供应:1000台
发货:3天内
购买咨询

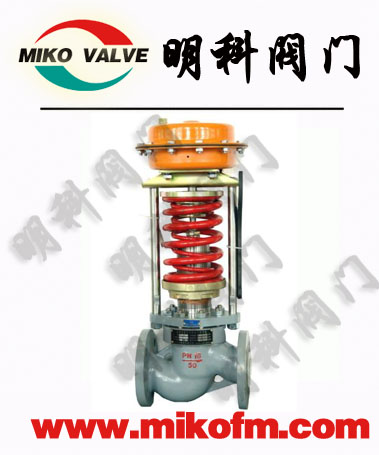

ZZY230自力式压力调节阀，它是不需要任何外加能源，利用被调介质自生调节的执行器产品。该产品*大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、持压（用于阀前调节）的自动控制。附设冷凝器可在≤350℃温度下使用。
自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。该产品*大的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
本系列产品执行机构有：薄膜式、活塞式两种；作用形式有：阀前压力调节（泄压持压型），阀后压力调节（减压稳压型）；附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到*佳的控制效果。
ZZY-230自力式压力调节阀工作原理:
1、 阀前控制原理（见图一）
自力式阀前压力控制（K），其初始阀芯的位置在关闭状态。
当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P1通过管线输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时阀芯位置决定了阀的开度，从而控制阀前压力。
当阀前压力P1增加时，P1作用在膜片上的作用力也随之
图一阀前控制原理
增加。此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯向离开阀座方向移动，导致阀的开度变大，流阻变小，P1向阀后泄压，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使P1降为设定值。同理，当阀前压力P1降低时动作方向与上述相反，这就是阀前压力调节的工作原理。
ZZY-230自力式压力调节阀工作原理
1、 阀后控制原理（见图二）
自力式阀后压力控制（B），其初始阀芯的位置在开启状态。
当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P2经过管线输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时阀芯位置决定了阀的开度，从而控制阀后压力。
当阀后压力P2增加时，P2作用在膜片上的作用力也随之
图二阀后控制原理
增加。此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯关向阀座的位置，导致阀的开度减小，流阻变大，P2降低，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使P2降为设定值。同理，当阀后压力P2降低时，动作方向与上述相反，这就是阀后压力调节的工作原理。
| ■型号、规格 |
|
|
类 别
|
阀后定值调节
|
阀前定值调节
|
|
型 号
|
|
|
|
相应型号
|
ZZY230/V231
|
|
规 格
|
DN20～300 -25～+350℃
|
|
■产品技术参数、性能指标 |
| ◎压力调节阀主要技术参数 |
|
|
公称通径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数 Kv
|
3.2
|
6
|
10
|
16
|
25
|
40
|
65
|
100
|
160
|
250
|
400
|
650
|
1000
|
1600
|
|
额定行程 mm
|
|
8
|
8
|
10
|
10
|
14
|
20
|
20
|
25
|
40
|
40
|
50
|
60
|
70
|
|
公称压力 Mpa
|
1.6；4.0；6.4
|
|
介质温度 ℃
|
-25～+350℃（≥80℃，配隔离液器）
|
|
流量特性
|
快开
|
|
压力调节范围 Kpa
|
15～140；120～300；280～500；480～1000
|
|
减压比
|
阀前压力/阀后压力 1.25～10
|
|
执行器
|
DA1～DA5
|
|
法兰标准
|
GB9113-88、GB2555-81（PN64）；PN1.6凸面法兰；PN4.0、PN6.4凹面法兰
|
|
阀体材质
|
ZG230-450 ZG1Cr18Ni9Ti ZGCr18Ni1Mo2Ti
|
|
阀芯、阀座、阀杆
|
1Cr18Ni9Ti Cr18Ni1Mo2Ti
|
|
动作方式
|
B：常开（压力增加时关闭）；K：常闭（压力增加时开启）
|
|
允许泄漏量 L/h
|
硬密封型 10-4·Kv；软密封型 10-7·Kv
|
|
环境温度
|
-25～+55℃
|
|
| ■性能指标 |
|
控制精度
|
±5%
|
|
允许泄漏量L/h
|
硬密封
|
10×-4阀额定容量
|
|
软密封
|
近于零泄漏
|
|
|
■外形尺寸
|
|
| ◎ZV230-16B、ZV231-16K调节阀外形尺寸表 |
单位：mm
|
公称通径 DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
法兰接管尺寸 B
|
380
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
|
阀体长 L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
压
力
调
节
范
围
KPa
|
15～140
|
H
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
|
A
|
280
|
380
|
|
120～300
|
H
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
|
A
|
230
|
|
280～500
|
H
|
450
|
490
|
510
|
680
|
750
|
790
|
870
|
860
|
890
|
940
|
|
A
|
176
|
194
|
280
|
|
480～1000
|
H
|
455
|
480
|
670
|
740
|
780
|
860
|
850
|
880
|
930
|
|
A
|
176
|
194
|
280
|
|
重量 Kg
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
200
|
250
|
|
接头螺纹
|
M16×1.5
|
|
| ◎ZV230/ZV231-16.40.64法兰尺寸 |
单位：mm
|
公称通径 DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀体长 L
|
PN16.40
|
150
|
160
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
PN64
|
210
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
775
|
900
|
|
D
|
PN16
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
PN40
|
235
|
270
|
300
|
375
|
450
|
515
|
|
PN64
|
105
|
130
|
140
|
155
|
170
|
180
|
205
|
215
|
250
|
295
|
345
|
405
|
470
|
530
|
|
D1
|
PN16
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
PN40
|
190
|
220
|
250
|
320
|
385
|
450
|
|
PN64
|
75
|
90
|
100
|
110
|
125
|
135
|
160
|
170
|
200
|
240
|
280
|
345
|
400
|
460
|
|
b
|
PN16
|
14
|
16
|
16
|
18
|
18
|
20
|
20
|
20
|
22
|
22
|
24
|
24
|
26
|
28
|
|
PN40
|
22
|
24
|
24
|
26
|
28
|
34
|
38
|
42
|
|
PN64
|
18
|
20
|
22
|
24
|
24
|
26
|
28
|
30
|
32
|
36
|
38
|
44
|
48
|
54
|
|
n-Ф
|
PN16
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
PN40
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-30
|
12-33
|
16-33
|
|
PN64
|
4-18
|
4-18
|
4-23
|
4-23
|
4-23
|
8-23
|
8-23
|
8-25
|
8-30
|
8-34
|
12-34
|
12-41
|
16-41
|
|
f1×D2
|
PN16
|
2×46
|
2×56
|
3×65
|
3×76
|
3×84
|
3×99
|
3×118
|
3×132
|
3×156
|
3×184
|
3×211
|
3×266
|
3×319
|
4×370
|
|
f2×D2
|
PN40
|
3×40
|
3×51
|
3×58
|
3×66
|
3×76
|
3×88
|
3×110
|
3×121
|
3×150
|
3.5×176
|
3.5×204
|
3.5×260
|
3.5×313
|
3.5×364
|
|
PN64
|
4×40
|
4×51
|
4×58
|
4×66
|
4×76
|
4×88
|
4×110
|
4×121
|
4.5×150
|
4.5×176
|
4.5×204
|
4.5×260
|
4.5×313
|
4.5×364
|
|
注：1、本产品法兰连接尺寸PN16、PN40按GB9113-88标准，PN64按GB2555（或JB82-59）标准，结构长度按GB12221-89。
2、本产品法兰密封面形式有凸面和凹凸面良种，PN16为凸面，PN64为凹面。 |
订货须知：
一、①ZZY自力式压力调节阀产品名称与型号②ZZY自力式压力调节阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按ZZY自力式压力调节阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
首先感谢您对我们明科的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务。*后明科人祝福您----尊贵的客人！！！
