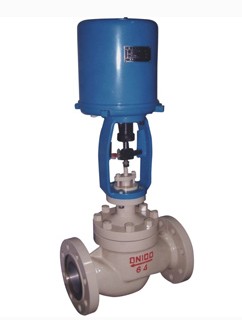

ZDLM电子式电动套筒调节阀

浙江永嘉明科阀门有限公司 2015-12-29 08:35

价格:￥100.00/台
品牌:明科阀门
型号:ZDLM
规格:DN25-DN300
起订:1台
供应:1000台
发货:3天内

ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等特点，适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构，特别适用于既要求调节又要求切断的场合。
调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。三种注量特性的意义如下：
〔1〕等百分比特性（对数），等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。
〔2〕线性特性（线性），线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。
〔3〕抛物线特性，流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。

公称通径mm			25	40	50	65	80	100	150	200	250	300
额定流量系数Kv			2、3.2、 5、8、10	16 25	25 40	40 63	63 100	100 155	250 370	400 580	630 900	1000 1300
公称压力MPa			1.6 、 6.4
行程mm			16	25		40			60		100
流量特性			直线、等百分比
介质温度ºC			-20～200(常温)；-40～450(中温)；-250～-60(低温)
法兰尺寸、型式			PN16：按JB78-59光滑式 PN64：按JB/T79.2-94凹式(常、中温) 按JB/T79.3-94榫槽式(低温)
阀体材质	公称压力 MPa	1.6	常温: HT200 ZG230-450 ZG1Cr18Ni9Ti
		6.4	常温: ZG230-450 ZG1Cr18Ni9Ti
			中温: ZG230-450 ZG1Cr18Ni9Ti
			低温: ZG1Cr18Ni9Ti

注：可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定。
ZDLM电子式电动套筒调节阀电动执行机构与阀配组

公称通径 mm		25	40	50	65	80	100	150	200	250	300
配电动执行机构型号	ZDLM	361LSA-20 361LXA-20	361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65		361LSC-99
	ZDLM2 ZDLM3	361LSB-30 361LXB-30	361LSB-50 361LXB-50		361LSC-65			361LSC-99		361LSC-160
动作速度mm/s	ZDLM	2.1	3.5		1.7			3.4		2.0
	ZDLM2 ZDLM3	3.5	1.7		3.4			2.0		1.0

3610L型直行程电子式电动执行机构主要技术参数

型号	额定输出力N	速度mm/s	技术参数
361LSA-20 361LXA-20	2000	2.1	电源：220V±10%V a.c. 　　 50Hz 输入信号：4-20mA d.c. 1-5V d.c. (信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LSC-160	16000	1.0

ZDLM电子式电动套筒调节阀性能指标：

项目		指标值
基本误差 %		±2.5
回差 %		2.0
死区 %		3.0
始终点偏差 %		±2.5
额定行程偏差%		+2.5
允许泄漏量1/h	ZDLM型	1×10^-3×阀额定容量
	ZDLM2型	1×10^-5×阀额定容量
	ZDLM3型	1×10^-4×阀额定容量

允许压差

公称通径 mm		25	40	50	65	80	100	150	200	250	300
允许压差 MPa	ZDLM	6.4						3.6	2.7	2.6	2.1
允许压差 MPa	ZDLM2(M3)	6.4						5.5	4.1	3.2	2.4

订货须知：

一、①ZDLM电子式电动套筒调节阀产品名称与型号②ZDLM电子式电动套筒调节阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定型号，请按ZDLM电子式电动套筒调节阀型号直接向我们明科销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。

欢迎您访问我们的网站，首先感谢您对我们明科的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务。*后明科人祝福您----尊贵的客人！！！

ZDLM电子式电动套筒调节阀套筒调节机构主要技术参数

公称通径mm			25	40	50	65	80	100	150	200	250	300
额定流量系数Kv			2、3.2、 5、8、10	16 25	25 40	40 63	63 100	100 155	250 370	400 580	630 900	1000 1300
公称压力MPa			1.6 、 6.4
行程mm			16	25		40			60		100
流量特性			直线、等百分比
介质温度ºC			-20～200(常温)；-40～450(中温)；-250～-60(低温)
法兰尺寸、型式			PN16：按JB78-59光滑式 PN64：按JB/T79.2-94凹式(常、中温) 按JB/T79.3-94榫槽式(低温)
阀体材质	公称压力 MPa	1.6	常温: HT200 ZG230-450 ZG1Cr18Ni9Ti
		6.4	常温: ZG230-450 ZG1Cr18Ni9Ti
			中温: ZG230-450 ZG1Cr18Ni9Ti
			低温: ZG1Cr18Ni9Ti
