品牌:康创自控
型号:KC8101D
规格:根据客户需求制作
起订:1台
供应:10000台
发货:3天内
主要技术性能指标：
泄漏率：IV级。小于额定流量的10-4
回差：1%
基本误差：±1%、±2%
注：测试使用的填料为标准聚四氟乙烯填料。
主要技术参数：
|
公称通经（mm） |
G1/2’ |
G3/4’ |
||||||
|
阀座直径（mm) |
1.5’ |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
流量系数kv |
0.0025 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
|
额定行程（mm） |
10 |
|||||||
|
可调范围 |
30:1 |
|||||||
|
公称压力 |
标准产品6.4、10Mpa |
|||||||
|
阀芯形式 |
单座柱塞型阀芯 |
|||||||
|
流量特性 |
直线 |
|||||||
|
作用形式 |
电开式、电关式 |
|||||||
|
工作温度 |
普通型-40~230℃，特殊订货450~600℃ |
|||||||
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/T79.1-94、JB/I79.1-94、HG20592-2009、ANSI、JIS、DIN等标准订货生产 |
|||||||
|
控制信号 |
4~20mA.DC；1~5V.DC；0~10V.DC（与所配执行机构有关） |
|||||||
|
电源 |
220V.AC,50Hz；380V.AC，50Hz（与所配执行机构有关） |
|||||||
注：‘工作温度、公称压力、公称压力、公称通经超出列表范围的产品可与本公司商洽解决。
‘流量系数＜0.08需特殊订货。

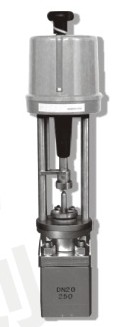

KC8101D电子式电动小流量调节阀
主要零部件材料：
|
零部件 |
阀体 |
芯座 |
填料 |
|
材质 |
1Cr18Ni9Ti、316、316L 耐腐蚀合金等 |
1Cr18Ni9Ti、316、316L 耐腐蚀合金等 |
聚四氟乙烯、柔性石墨 |
允许压差：
|
公称通经（mm） |
G1/2’ |
G3/4’ |
||||||
|
阀座直径（mm) |
1.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
执行机构 |
允许压差ΔP（MPa） |
|||||||
|
PSL201 |
10 |
|||||||
|
316LSA-08 |
||||||||
注：（1）以上数据为标准配置条件下的允许压差数据，实际配置需根据具体工艺参数确定。
（2）如果允许压差不清楚或*大工作压差超出列表范围，请与我们联系，采取适当的方法可解决。
|
公称通经（mm) |
G1/2” |
G3/4” |
||
|
L(mm ) |
FN6.4MPa |
80 |
80 |
|
|
FN10.0MPa |
100 |
100 |
||
|
H1(mm) |
19 |
19 |
||
|
配PSL |
H（mm） |
普通型 |
670 |
670 |
|
散热片型 |
790 |
790 |
||
|
D（mm） |
176 |
176 |
||
|
重量（KG） |
11 |
11 |
||
|
配316L |
H（mm） |
普通型 |
437 |
437 |
|
散热片型 |
553 |
553 |
||
|
D（mm） |
225 |
225 |
||
|
重量（KG） |
19 |
19 |
||
