品牌:康创自控
型号:KC8102D
规格:根据客户需要定制
起订:1台
供应:9000台
发货:3天内
主要技术性能指标：
泄漏率：IV级，小于额定流量的10-4
回差：配3610L 2.0%； 配 PSL1.0%
基本误差：配3610L ±2.5%; 配 PSL±1.0%
注：测试使用的填料为标准聚四氟乙烯填料。
技术参数：
|
公称通经（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
|
阀座直径（mm） |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
流量系数KV |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
940 |
1200 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
850 |
1050 |
|
|
额定行程（mm） |
15 |
25 |
40 |
60 |
100 |
||||||||||||
|
可调范围 |
30:1、50:1 |
||||||||||||||||
|
公称压力 |
标准产品1.6、6.4MPa;特殊订货10、22、32MPa |
||||||||||||||||
|
阀芯形式 |
单座柱塞型阀芯 |
||||||||||||||||
|
流量特性 |
直线、等百分比 |
||||||||||||||||
|
作用形式 |
电开式、电关式 |
||||||||||||||||
|
工作温度 |
普通型-40~230℃，散热片型230-450℃，特殊订货450-600℃ |
||||||||||||||||
|
法兰标准 |
J符合JB78-59、JB79-59标准，可换JB79.1-94、HG20592-2009、ANSI、JIS、DIN等标准订货生产。 |
||||||||||||||||
|
控制信号 |
4-20mA．DC；l-15V．DCl；O-10V．DCI（与所配执行机构有关） |
||||||||||||||||
|
电源 |
220V.AC．50Hz: 380V.AC．50Hz I与所配执行机构有关} |
||||||||||||||||
注：工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。

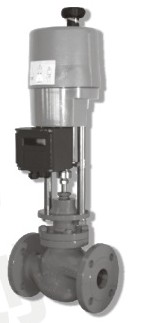

KC8102D电子式电动单座调节阀
主要零部件材料
|
零部件名称 |
阀体 |
芯座 |
填料 |
|
材料 |
ZG230-450.ZGICr18Ni9Ti. 316、316L. 耐腐蚀合金等。 |
1Cr18N19TI. 316. 316L. 耐腐蚀合金、F4等。 |
聚四氟乙烯、柔性石墨 |
允许压差
|
公称通经（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
|
阀座直径（mm） |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
执行机构 |
允许压差ΔP（MPa） |
||||||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.9 |
3.14 |
1.92 |
1.23 |
0.78 |
||||||||
|
PSL204 |
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|||||||||||
|
PSL208 |
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|||||||||||
|
PSL320 |
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
||||||||||||
|
配316L |
316LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
||||||||
|
316LSA-50 |
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|||||||||||
|
316LSA-65 |
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
||||||||||||
|
LSA-99 |
0.663 |
0.44 |
0.25 |
0.16 |
0.11 |
||||||||||||
注：l 1）灰度底纹部分数量为标准配置条件下的允许压差数控，实际配置需根据具体工艺参数确定。
(2)如果允许压差不清楚或大工作压差超出列表范围，请与我们联，采取适当的方法可解决。
|
公称通经（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
L（mm） |
PN1.6MPa |
181 |
184 |
222 |
254 |
276 |
298 |
298 |
451 |
600 |
720 |
820 |
|
|
PN4.0MPa |
194 |
197 |
235 |
267 |
292 |
317 |
317 |
473 |
600 |
760 |
850 |
||
|
PN6.4MPa |
206 |
210 |
251 |
286 |
311 |
337 |
337 |
508 |
650 |
800 |
870 |
||
|
H1（mm） |
67 |
72 |
87 |
92 |
105 |
110 |
110 |
174 |
209 |
300 |
350 |
||
|
配PSL |
H（mm） |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
857 |
1025 |
1045 |
1525 |
1545 |
|
散热片型 |
888 |
900 |
930 |
937 |
1025 |
1042 |
1042 |
1285 |
1305 |
1805 |
1825 |
||
|
D（mm） |
176 |
225 |
|||||||||||
|
重量（KG） |
15 |
17 |
24 |
29 |
49 |
61 |
61 |
150 |
211 |
370 |
570 |
||
|
配316L |
H（mm） |
普通型 |
501 |
513 |
650 |
652 |
770 |
782 |
782 |
1080 |
1125 |
1345 |
1365 |
|
散热型 |
651 |
663 |
815 |
822 |
950 |
967 |
967 |
1340 |
1385 |
1625 |
1645 |
||
|
D（mm） |
225 |
310 |
|||||||||||
|
重量（KG） |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
618 |
||
注：此表数据为标准配置条件下数据，会因执行机置不同而变化。
