价格:￥100.00/台
品牌:明科阀门
型号:ZSPC
规格:DN20-DN400
起订:1台
供应:1000台
发货:3天内

购买咨询

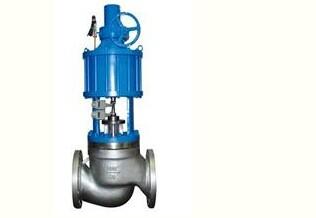

 ZSPC气动快速切断阀技术参数：

公称压力mm	20	25	40		50	65	80	100	150		200
阀座直径mm	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	6.5	10	15	25	40	65	100	125	260	350	540
公称压力MPa	1.6；4.0；6.4
行程mm	10		16			25		30	40		60
流量特性	快开
介质温度℃	软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型）
法兰尺寸、型式	PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
阀体材质	ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
阀座、阀芯材质	1Cr18NI9；0Cr18Ni12Mo2Ti
上阀盖型式	普通式（常温型）；热片式（中温型）

ZSPC气动快速切断阀性能指标：

公称压力mm		20	25	40		50	65	80	100	150		200
阀座直径mm		20	25	32	40	50	65	80	100	125	150	200
软密封泄漏量	水试 △P=△Pmax mlmin	0
	气试 △P=0.35MPa 气泡数/min	1	1	2		3	4	6	11	18	27	45
硬密封泄漏量	水试MPa	4.0								3.0
	ml/min	0.24	0.30	0.38	0.48	0.60	0.78	0.96	1.2	1.125	1.35	1.8
	气试 △P=0.35MPa ml/min	23.3	29.2	37.3	46.7	58	75.8	93.3	116.7	145.8	175	233.3
切断时间S		0.5		1			1.5		2	3		4

外形尺寸：

公称通径DN			20	25	40	50	65	80	100	150	200
L	PN MPa	1.6	194	197	235	267	292	317	368	500	635
		4.0									650
		6.4	206	210	251	286	311	337	394	520	650
H			65	70	85	90	100	105	125	170	205
不带手轮	H1	常温型	445	455	485	485	605	605	620	962	988
		中温型	596	606	636	636	770	770	785	1178	1226
带手轮	H1	常温型	630	640	670	670	790	790	805	1087	1113
带手轮	H1	常温型	630	640	670	670	790	790	805	1087	1113
		中温型	781	791	821	821	955	955	970	1303	1351
H2		160	160	160	160	160	160	270	270	270
H3		220	220	220	220	220	220	390	390	390

订货须知：

一、①ZSPC气动快速切断阀产品名称与型号②ZSPC气动快速切断阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定型号，请按ZSPC气动快速切断阀型号直接向我们明科销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
