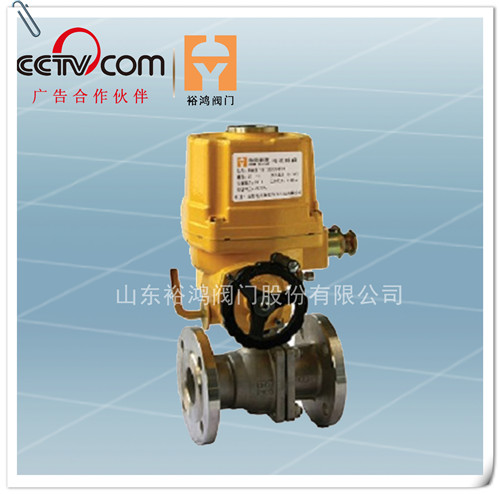

电动法兰球阀公称通径：15~100mm

压力范围：0~40bar

介质温度：-30℃～350℃

阀体材质：SS304、SS316、SS316L

功能选项：气动、电动、开关、调节、防爆

电动法兰球阀：

技术参数

电动选配

QT系列、HT系列

电源选配

AC220V、AV380V（其他特制）

环境温度

-30℃~+70℃

防护等级

IP67

电动法兰球阀功能选项：

防爆型

防爆等级：dIIBT3/4

信号反馈

X3机械式无源信号，X2有源信号

带加热器

可在潮湿环境干燥执行器内元件

手动功能

电动执行器带有手动开阀、关阀功能

调节型

输入4~20mA信号，实现球阀调节功能

备注：电动参数请另参考所选配的电动执行器资料。

电动法兰球阀阀体参数：

公称压力

PN16、PN25、PN40

连接方式

法兰式

阀体材质

WCB、SS304、SS316、SS316L

球芯材质

SS304、SS316、SS316L

密封材料

PTFE、PPL（特选：石墨、金属硬密封）

工作温度

T4：-30℃~+150℃（PTFE）

T7：-30℃~+250℃（PPL）

T8：-30℃~+350℃（石墨、金属密封）

电动法兰球阀标准规范：

设计标准

GB/T12237-1989

螺纹标准

GB/79113.1（特选：JB、ANSI、JIS）

电动法兰球阀结构长度

GB/T12221-1989

检测与试验

GB/T13927-1992

电动法兰球阀GB阀体尺寸（mm）：

公称压力（bar）　型号规格　通径DN　L　ΦE　ΦB　ΦC　T　f　N-ΦH　H　M　连接方轴　P-气动头　E-电动头

PN16　　　　　　　QA15　　　15　　130　95　　65　　46　14　2　4-14　48　9　　　9　　　AT063DA　QT10　

　　　　　　　　　QA20　　　20　　130　105　　75　　56　16　2　4-14　53　9　　　9　　AT063DA　QT10

　　　　　　　　　QA25　　　25　　140　115　　85　　65　16　2　4-14　64　11　　11　　AT063DA　QT10

　　　　　　　　　QA32　　　32　　165　140　　100　　76　18　2　4-18　71　11　　11　　AT075DA　QT10

　　　　　　　　　QA40　　　40　　165　150　　110　　84　18　2　4-18　76　14　　14　　AT088DA　QT10
