品牌:明科阀门
型号:ZDLQ、ZDLX
规格:DN25-DN300
起订:1台
发货:3天内

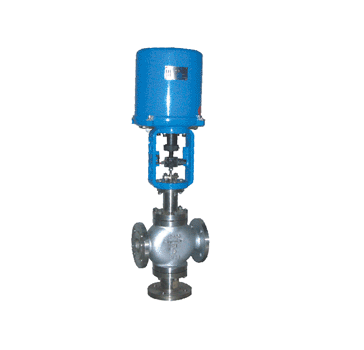

ZDLQ、ZDLX电子式电动三通调节阀是用3610L系列电子直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或将不同温度的同种流体,混合成同一温度流体。三通分流阀将一种流体分成两路流体。
具有调节精度高，动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
电子式电动三通调节阀调节机构主要技术参数：
| 公称通径 mm |
合 流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分 流 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||
|
阀座直径 mm |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量 系数Kv |
合 流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
分 流 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
||||||
|
公称压力 MPa |
4.0 ; 6.4 |
||||||||||||
|
行 程 mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
配执行机构型号 |
361LSA-20 361LXA-20 |
361LSB-30 361LXB-30 |
361LSB-50 361LXB-50 |
361LSC-65 |
361LSC-99 |
||||||||
|
流量特性 |
直线 |
||||||||||||
|
可调比 |
30：1 |
||||||||||||
|
法兰尺寸、型式 |
按JB/T79.2-94凹式 |
||||||||||||
|
阀体材质 |
ZG230-450, ZG1Cr18Ni9Ti |
||||||||||||
注：1、根据现场使用情况，可配防爆型执行机构。 2、可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定。
3610L型直行程电子式电动执行机构主要技术参数
| 型 号 |
额定输出力N |
速 度mm/s |
技术参数 |
|
361LSA-08 361LXA-08 |
800 |
4.2 |
电源：220±10%V a.c 50Hz 驱动电机：交流可逆电机输入信号：1-5V d.c 4-20mA d.c (信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4 |
|
361LSA-20 361LXA-20 |
2000 |
2.1 |
|
|
361LSB-30 361LXB-30 |
3000 |
3.5 |
|
|
361LSB-50 361LXB-50 |
5000 |
1.7 |
|
|
361LSC-65 |
6500 |
3.4 |
|
|
361LSC-99 |
10000 |
2.0 |
性能指标
| 项 目 |
指 标 值 |
||
|
基 本 误 差 % |
±2.5 |
||
|
回 差 % |
2.0 |
||
|
死 区 % |
3.0 |
||
|
始终点偏差% |
电 开 |
始 点 |
±2.5 |
|
终 点 |
|||
|
电 关 |
始 点 |
||
|
终 点 |
|||
|
额定行程偏差% |
+2.5 |
||
|
允许泄漏量1/h |
1× |
||
允许压差
| 公称通径 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允许压差 MPa |
允许压差在P2=0，阀杆在介质流出端状态下 |
|||||||||||
|
3.2 |
2.20 |
2.20 |
1.41 |
1.38 |
0.94 |
0.61 |
0.51 |
0.36 |
0.20 |
0.19 |
0.13 |
|
|
|
|
电子式电动三通调节阀外形尺寸 ZDLQ-40(64)三通合流调节阀外形尺寸表 mm
| 公称通径 |
L |
行程 |
D |
H1 |
H |
|||
|
PN(MPa) |
PN(MPa) |
常 温 |
中 温 |
|||||
|
4.0 |
6.4 |
4.0 |
6.4 |
|||||
|
25 |
190 |
200 |
16 |
225 |
150 |
160 |
555 |
707 |
|
32 |
210 |
210 |
160 |
170 |
561 |
709 |
||
|
40 |
230 |
235 |
25 |
170 |
180 |
660 |
812 |
|
|
50 |
255 |
265 |
190 |
200 |
675 |
827 |
||
|
65 |
285 |
295 |
40 |
255 |
220 |
220 |
863 |
1027 |
|
80 |
310 |
320 |
230 |
240 |
868 |
1032 |
||
|
100 |
355 |
370 |
250 |
260 |
872 |
1036 |
||
|
125 |
425 |
440 |
60 |
255 |
300 |
300 |
905 |
1120 |
|
150 |
460 |
475 |
320 |
320 |
920 |
1135 |
||
|
200 |
560 |
570 |
380 |
380 |
950 |
1165 |
||
|
250 |
660 |
670 |
100 |
415 |
475 |
475 |
1203 |
1485 |
|
300 |
740 |
770 |
585 |
585 |
1265 |
1557 |
||
ZDLX-40(64)三通分流调节阀外形尺寸表 mm
| 公称 通径 |
L |
行程 |
D |
H1 |
H |
重量kg |
|||
|
PN(MPa) |
PN(MPa) |
PN(MPa) |
|||||||
|
4.0 |
6.4 |
4.0 |
6.4 |
4.0 |
6.4 |
||||
|
80 |
310 |
320 |
40 |
255 |
250 |
260 |
885 |
78 |
98 |
|
100 |
355 |
370 |
275 |
285 |
897 |
93 |
118 |
||
|
125 |
425 |
440 |
60 |
255 |
320 |
320 |
931 |
155.5 |
172.5 |
|
150 |
460 |
475 |
340 |
340 |
945 |
207.5 |
323.5 |
||
|
200 |
560 |
570 |
400 |
400 |
979 |
384.5 |
412.5 |
||
|
250 |
660 |
670 |
100 |
415 |
540 |
540 |
1268 |
627 |
659 |
|
300 |
740 |
770 |
612 |
612 |
1294 |
780 |
819 |
||
订货须知：
一、①ZDLQ、ZDLX电子式电动三通调节阀产品名称与型号②ZDLQ、ZDLX电子式电动三通调节阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按ZDLQ、ZDLX电子式电动三通调节阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
