品牌:浙江领鼎阀门
型号:J41B
规格:15-300
起订:1台
供应:8888台
发货:3天内

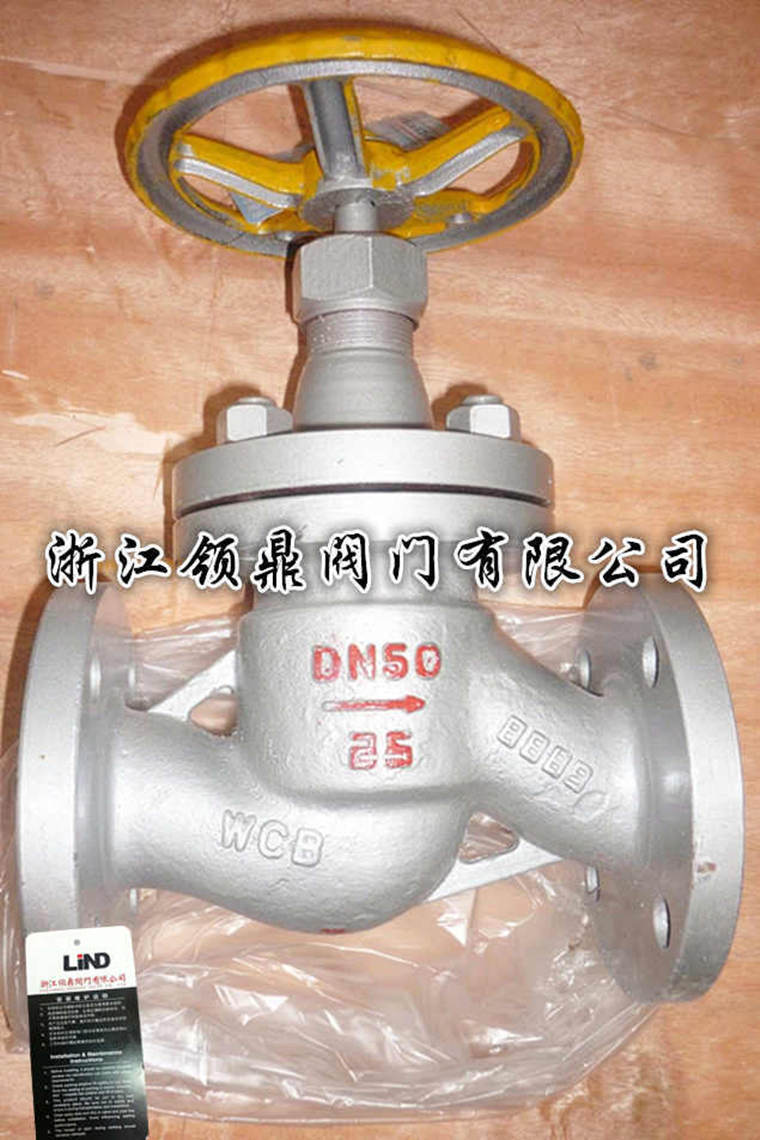

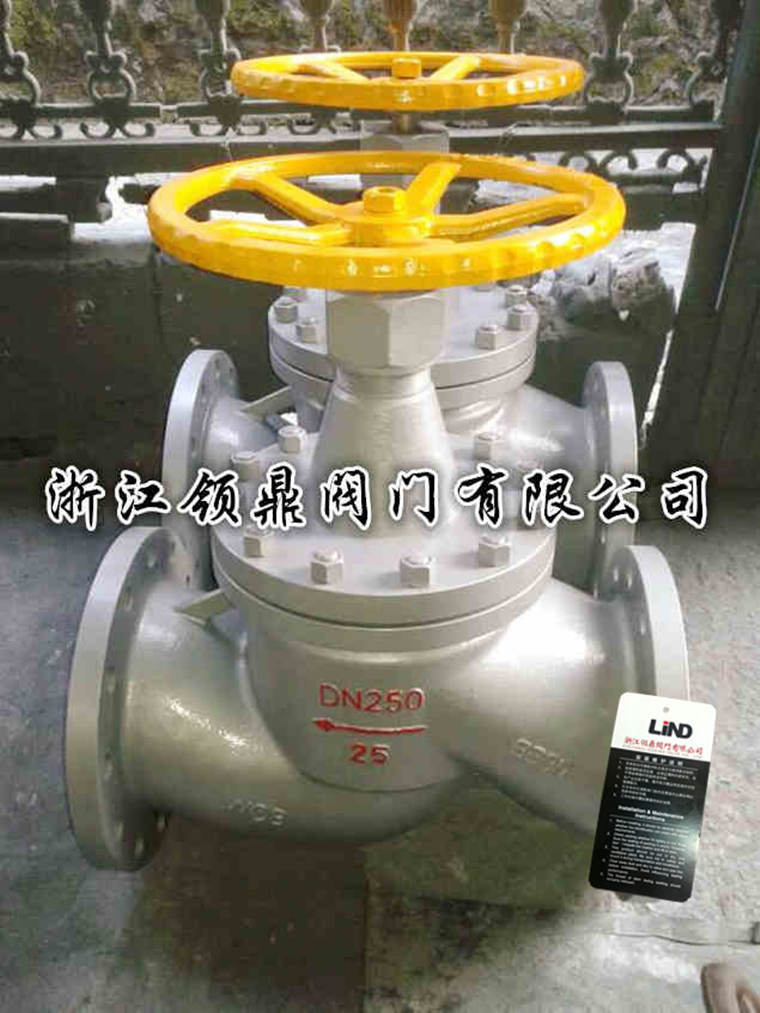

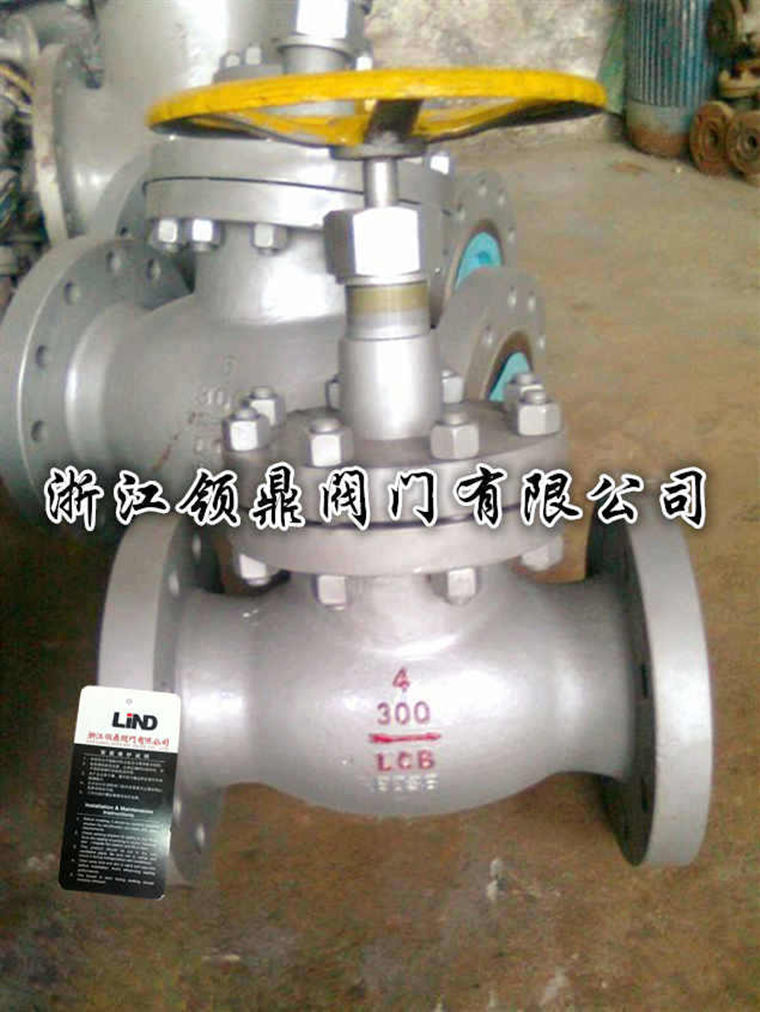

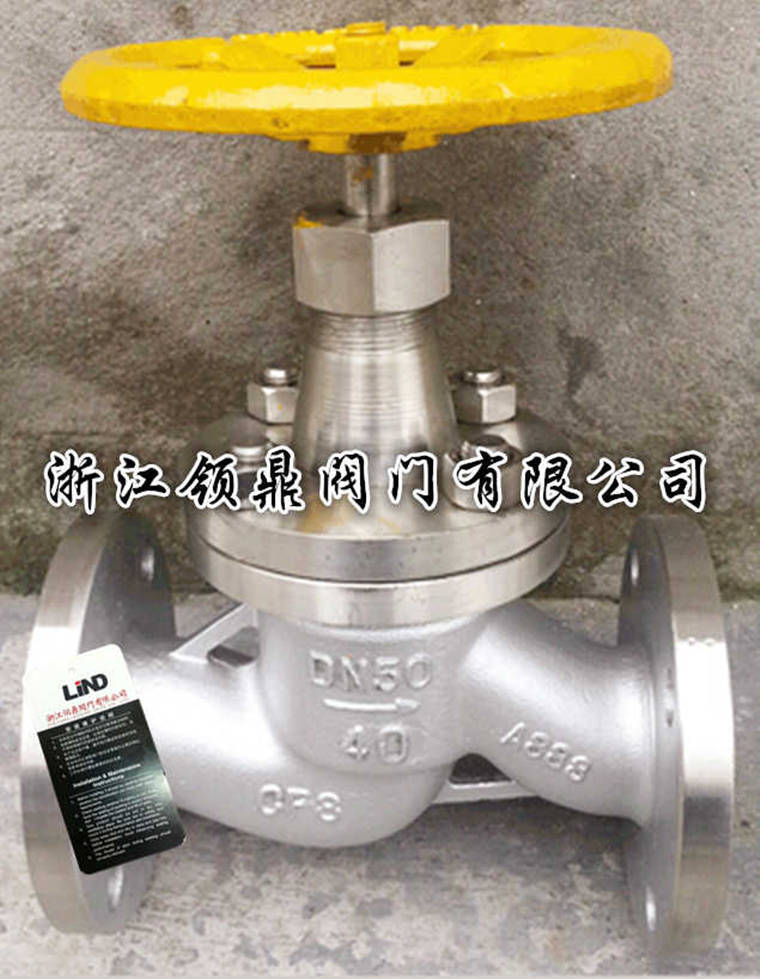

J41B氨用截止阀主要使用的介质是液氨、氨气、氮气、氢气等介质，适用温度：-10℃－150℃。这些气体一般贮存在专用的压力容器中。使用时通过氨用截止阀使气体压力降至要求所需范围，再经过其他控制阀门调整，使气体输入使用管道中。
结构特点
1．中通法兰为方形结构，阀杆采用间杆连接。
2．阀体密封面部位采用球凸状，与阀脚以线吻合密封。
3．密封面采用巴氏合金，密封性能好，使用寿命长。
使用方法及注意事项
1、按使用要求的不同，氨用截止阀有许多规格。*高进口压力大多为，*低进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，*高出口压力为。
2、安装氨用截止阀时应确定其连接规格是否与使用系统的接头相一致。氨用截止阀采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
3、氨用截止阀应严禁接触油脂，以免发生火警事故。
4、停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。
5、氨用截止阀应避免撞击振动，不可与腐蚀性物质相接触。
性能规范
|
||||||||||||
主要零件材料
|
零件名称 |
阀体、阀盖 |
密封圈 |
填料 |
填料压盖 |
阀杆 |
垫片 |
|
J41B-25C |
铸钢 |
巴氏合金 |
聚四氟 |
碳钢 |
聚四氟 |
|
|
J41B-25Z |
灰铸铁 |
|||||
|
J41B-25P |
不锈钢 |
不锈钢 |
||||
|
J41F-25Z |
灰铸铁 |
碳钢 |
||||
|

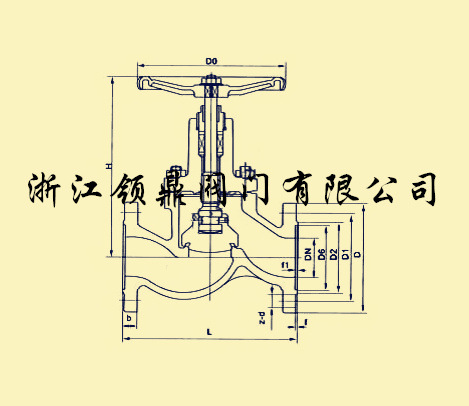

公称通径 |
尺 寸（mm） |
|||||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
关 |
开 |
Do |
|
|
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
165 |
185 |
110 |
|
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
165 |
185 |
110 |
|
20 |
150 |
105 |
75 |
55 |
51 |
18 |
2 |
4 |
4-φ14 |
170 |
200 |
120 |
|
25 |
160 |
115 |
85 |
65 |
58 |
18 |
2 |
4 |
4-φ14 |
197 |
210 |
120 |
|
32 |
180 |
135 |
100 |
78 |
66 |
20 |
2 |
4 |
4-φ18 |
199 |
213 |
140 |
|
40 |
200 |
145 |
110 |
85 |
76 |
20 |
3 |
4 |
4-φ18 |
248 |
264 |
160 |
|
50 |
230 |
160 |
125 |
100 |
88 |
22 |
3 |
4 |
4-φ18 |
265 |
295 |
180 |
|
65 |
290 |
180 |
145 |
120 |
110 |
24 |
3 |
4 |
8-φ18 |
310 |
349 |
220 |
|
80 |
310 |
195 |
160 |
135 |
121 |
26 |
3 |
4 |
8-φ18 |
340 |
357 |
240 |
|
100 |
350 |
230 |
190 |
160 |
150 |
30 |
3 |
4.5 |
8-φ23 |
380 |
413 |
280 |
|
125 |
400 |
270 |
220 |
188 |
176 |
32 |
3 |
4.5 |
8-φ25 |
430 |
451 |
320 |
|
150 |
480 |
300 |
250 |
218 |
204 |
32 |
3 |
4.5 |
8-φ25 |
505 |
492 |
360 |
|
200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4.5 |
12-φ25 |
550 |
806 |
400 |
|
250 |
650 |
425 |
370 |
335 |
31 |
36 |
3 |
4.5 |
12-φ30 |
730 |
880 |
450 |
|
300 |
750 |
485 |
430 |
390 |
364 |
40 |
3 |
4.5 |
16-φ30 |
- |
995 |
550 |
