品牌:浙江领鼎阀门
型号:Q644F
起订:1台
供应:8888台
发货:3天内

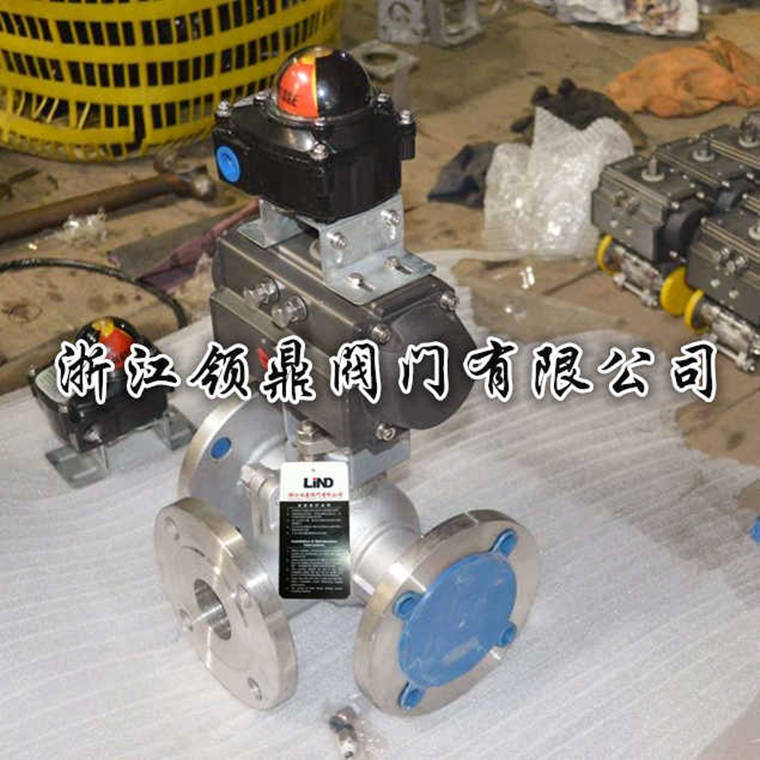

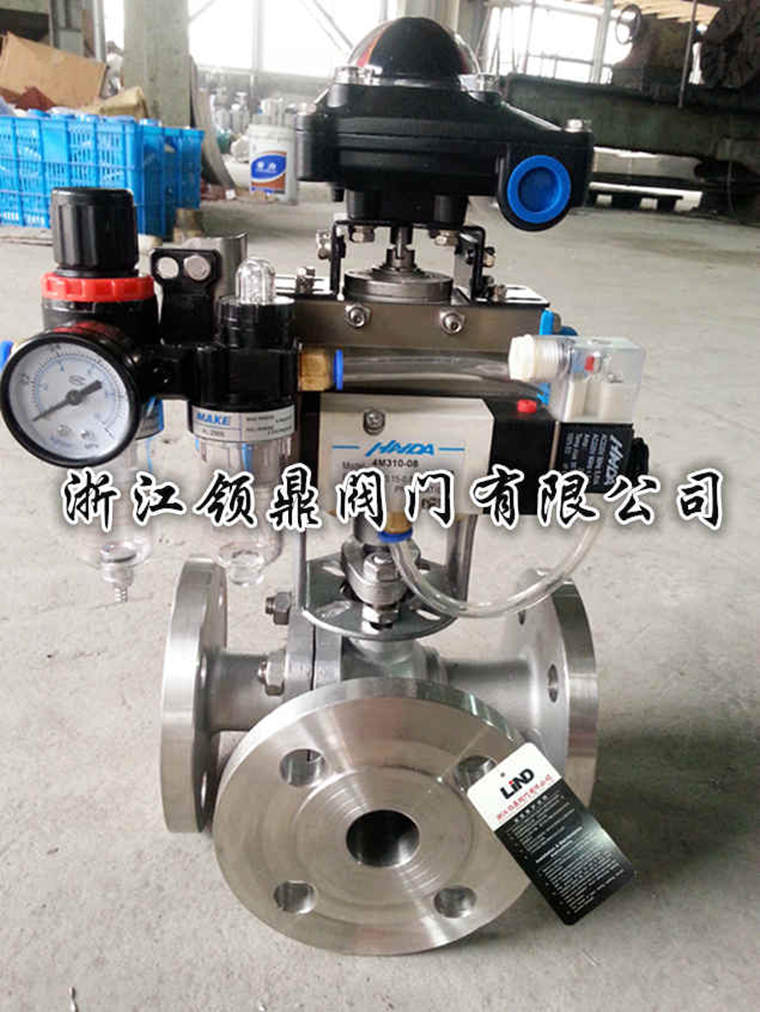

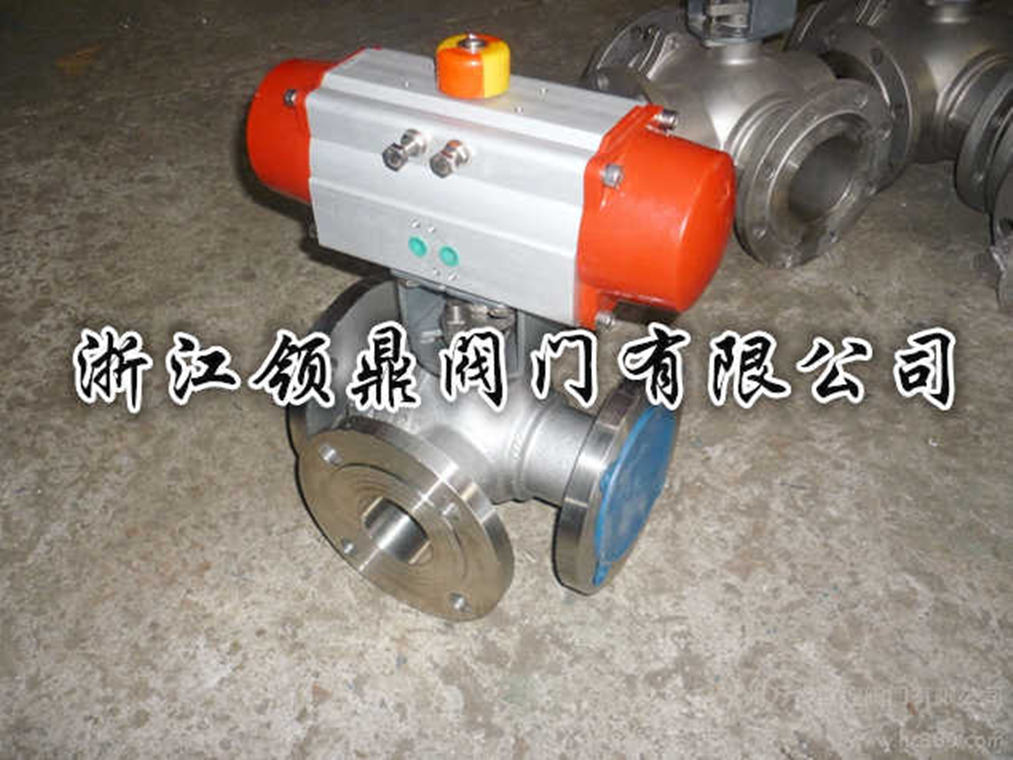

Q644F气动三通L型球阀在结构上采用一体化结构，四面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。气动阀门结构紧凑、启闭迅速、流道畅通、流体阻力小。气动球阀密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。阀门广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
气动三通球阀主要性能范围
|
公称压力 |
试验压力 |
||
|
壳体 |
高压液密封 |
低压液密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.0 |
2.2 |
|
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
|
适用温度 |
-28～350℃ |
||
|
应用规范 |
连接法兰 |
JB79-59GB9113、 |
|
|
检验试验 |
JB/T9092-99、API598 |
||
气动三通球阀主要零件材料
|
零件名称 |
材质 |
|
|
GB |
ASTM |
|
|
阀体、阀盖 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
|
球体 |
1Cr18Ni9Ti |
SS304 |
|
阀座、阀杆 |
2Cr13 |
A246-416 |
|
双头螺栓 |
35CrMoA |
A193-B7 |
|

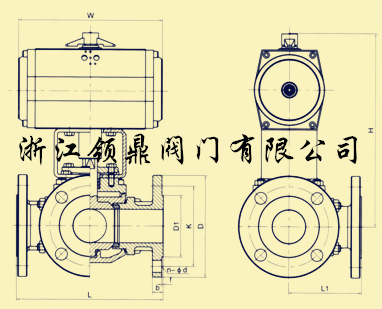

通径DN |
L |
L1 |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
|
mm |
in |
||||||||||
|
25 |
1″ |
200 |
100 |
115 |
85 |
65 |
4-Φ14 |
16 |
2 |
193 |
140 |
|
32 |
1 1/4″ |
220 |
100 |
140 |
100 |
76 |
4-Φ18 |
18 |
2 |
212 |
164 |
|
40 |
1 1/2″ |
250 |
125 |
150 |
110 |
84 |
4-Φ18 |
18 |
2 |
230 |
164 |
|
50 |
2″ |
260 |
130 |
165 |
125 |
99 |
4-Φ18 |
20 |
3 |
268 |
190 |
|
65 |
2 1/2″ |
300 |
150 |
185 |
145 |
118 |
4-Φ18 |
20 |
3 |
293 |
210 |
|
80 |
3″ |
320 |
160 |
200 |
160 |
132 |
8-Φ18 |
20 |
3 |
325 |
247 |
|
100 |
4″ |
370 |
185 |
220 |
180 |
156 |
8-Φ18 |
22 |
3 |
380 |
276 |
|
125 |
5″ |
430 |
215 |
250 |
210 |
184 |
8-Φ18 |
22 |
3 |
468 |
348 |
|
150 |
6″ |
480 |
240 |
285 |
240 |
211 |
8-Φ23 |
24 |
3 |
510 |
378 |
|
200 |
8″ |
550 |
275 |
340 |
295 |
256 |
12-Φ23 |
24 |
3 |
655 |
432 |
