结构特点和原理

1.本阀门与其它阀门*大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏"等弊端。

2.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。

3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

4.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和*小的关闭力。

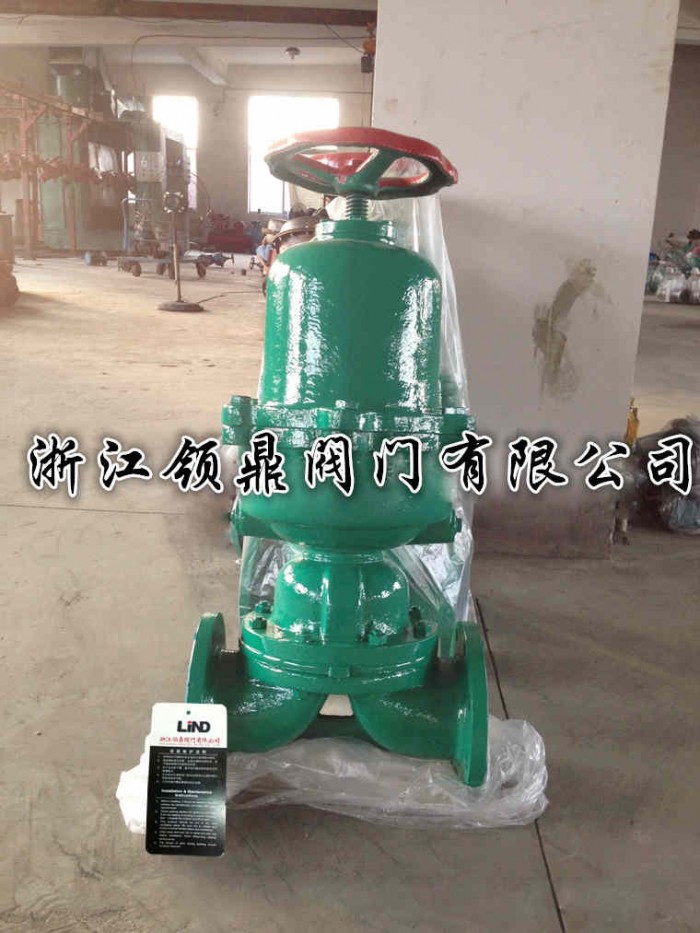

5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。

6.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。

7.本阀采用标准：按照GB12239的规定，并符合BS5156的要求。

用途和主要性能规范

1.本系列隔膜阀可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。

2.各种视裹材质的推荐使用范围：

G6B41J型气动衬胶隔膜阀隔膜材质的推荐使用范围：

隔膜材质（代号） 适宜温度 适用介质
丁基胶（B级） -40℃～100 ℃良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶（Q级） -50℃～100 ℃ 用于净化水、无机盐、稀释。

主要连接尺寸
