品牌:上海电站阀门厂有限公司
型号:D341F46
规格:DN50--DN1000
起订:1台
供应:100000台
发货:3天内
购买咨询

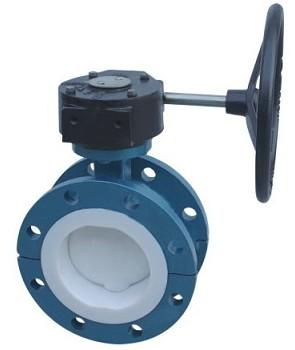

法兰衬氟蝶阀D341F46、电动衬氟蝶阀、气动衬氟蝶阀
D341F46法兰衬氟蝶阀产品详情：
产品名称：法兰衬氟蝶阀
产品型号：D341F46
产品特点：
法兰衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。阀体采用分体式，阀轴现两的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。
法兰衬氟蝶阀应用范围：
D341F46衬氟蝶阀广泛适用于各种不同类型工业管道中液体和气体（包括蒸 气）的输送，特别是具有严重腐蚀性介质的使用场合，如：、、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
法兰衬氟蝶阀技术规范：
|
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
产品标识 |
供货规范 |
|
GB12238 |
GB12221 |
GB4216 |
GB13927 |
GB12220 |
GB7928 |
法兰衬氟蝶阀性能参数：
驱动方式： 手动、蜗轮传动、气动、电动
连接形式： 法兰连接、对夹式
公称通径:（DN)15～1200 mm
公称压力:（PN）1.0 MPa，1.6 MPa
适用温度: -50～180 ℃
法兰衬氟蝶阀零部件材料：
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
2 |
碟板 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
|
3 |
阀座 |
氟塑料 |
|||||
|
4 |
阀杆 |
碳钢、不锈钢 |
|||||
|
5 |
手柄、涡轮 |
铝合金、碳钢 |
|||||
