品牌:尼威
型号:H44X-10S
规格:塑料旋启式止回阀
起订:1台
供应:1000台
发货:3天内
购买咨询

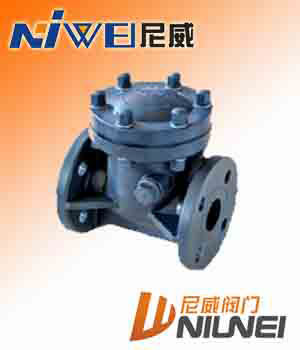

H44X-10S塑料旋启式止回阀
H44X-10S塑料旋启式止回阀概述
产品特点：
（1）工作压力高：各种材质在常温下工作压力分别可达1.0Mpa.
（2）使用温度广：PPR的使用温度为-20℃~+70℃；PP的使用温度为-20℃~+95℃；GFRPP的使用温度-20℃~+120℃。
（3）抗冲性能好：PPR、GFRPP具有较高的机械强度和耐冲击性。
（4）液体流动阻力小：产品内壁光滑，摩擦系数小，输送效率高。
（5）化学性能优：本产品无毒、无味、耐酸碱、耐腐蚀，使用范围广。PPR主要用于食品、饮料、自来水、
纯净水等具有卫生要求的液体管道及设备，也可用于腐蚀性小的液体管道及设备；
PP、GFRPP主要用于腐蚀性较大的强酸、强碱及混合酸的液（气）体流通。
（6）安装方便、密封性好：本产品质轻，采用粘接或焊接，管件齐全，施工简便，密封性好，劳动强度小
塑料旋启式止回阀零件材质表
| NO | 名称 | 材质 |
| 1 | 阀体 | FRPP、PVDF |
| 2 | 阀盖 | FRPP、PVDF |
| 3 | 活板 | FRPP、PVDF |
| 4 | 密封板托盘 | FRPP、PVDF |
| 5 | 阀杆 | FRPP、PVDF |
| 6 | 密封压紧 | PTFE、EPDM |
| 7 | 上盖密封 | EPDM、FPM |
| 8 | 轴心 | FRPP、PVDF |
| 9 | 螺帽 | FRPP、PVDF |
| 10 | 垫片 | FRPP、PVDF |
| 11 | 螺帽 | 不锈钢、钢 |
| 12 | 垫片 | 不锈钢、钢 |
| 13 | 垫片 | PTFE(PVDF、FRPP) |
| 14 | 螺帽 | FRPP、PVDF |
| 15 | 国定螺丝 | FRPP、PVDF |
| 16 | 固定销 | FRPP、PVDF |
塑料旋启式止回阀规格尺寸表
| DN | D1 | D2 | n-￠ | L | T | 工作压力（Mpa) | ||||||
| JIS | DIN | ANSI | JIS | DIN | ANSI | PVDF | CPVC | FRPP | ||||
| 25 | 90 | 85 | 80 | 125 | 4-19 | 4-14 | 4-16 | 160 | 16 | 0.7 | 0.7 | 0.6 |
| 40 | 105 | 110 | 99 | 140 | 4-19 | 4-18 | 4-16 | 180 | 18 | 0.7 | 0.7 | 0.6 |
| 50 | 120 | 125 | 120 | 155 | 4-19 | 4-18 | 4-19 | 200 | 21 | 0.7 | 0.7 | 0.6 |
| 65 | 140 | 145 | 140 | 175 | 4-19 | 4-18 | 4-19 | 240 | 23 | 0.7 | 0.7 | 0.6 |
| 80 | 150 | 160 | 152 | 185 | 8-19 | 8-18 | 4-19 | 260 | 25 | 0.7 | 0.7 | 0.6 |
| 100 | 175 | 180 | 190 | 210 | 8-19 | 8-18 | 8-19 | 300 | 26 | 0.5 | 0.5 | 0.5 |
| 125 | 210 | 210 | 216 | 25 | 8-23 | 8-18 | 8-22 | 350 | 27 | 0.5 | 0.5 | 0.5 |
| 150 | 240 | 240 | 240 | 280 | 8-23 | 8-23 | 8-22 | 400 | 27 | 0.5 | 0.5 | 0.4 |
| 200 | 290 | 295 | 298 | 330 | 12-23 | 8-23 | 8-22 | 500 | 34 | 0.5 | 0.5 | 0.4 |
