品牌:鸿阀
型号:HFaWD62(6.8.7)1X-PN10
规格:DN-15-DN150
起订:1套
供应:500套
发货:1天内
购买咨询

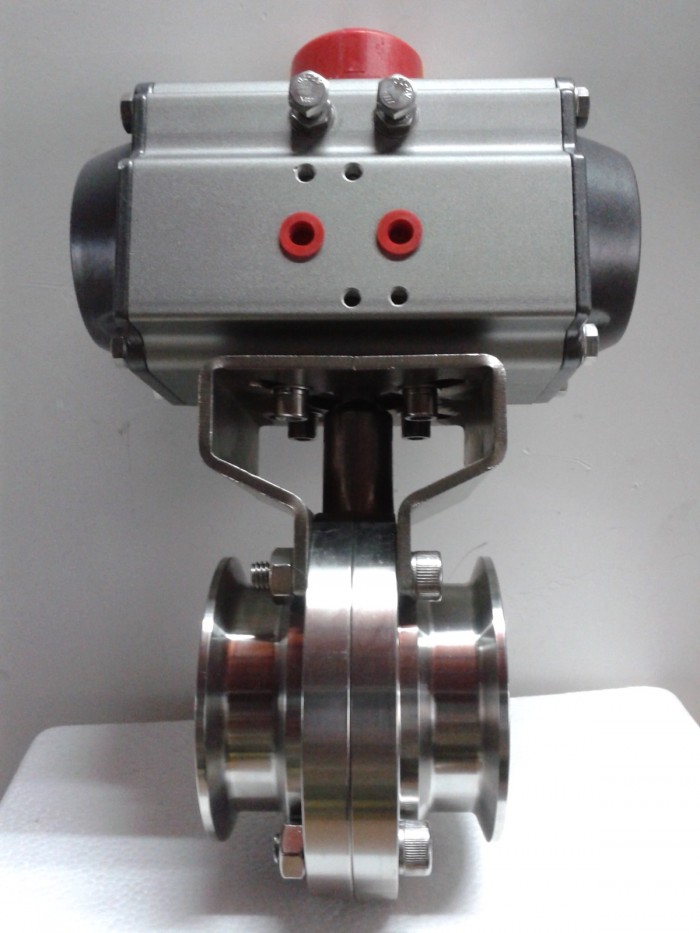

采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
■设计新颖、合理、结构独特，重量轻，启闭迅速
■操力矩小，操作方便，省力灵巧
■密封材料耐老化、耐腐蚀，使用寿命长等特点
■可以任何位置安装，维修方便
■操力矩小，操作方便，省力灵巧
■密封材料耐老化、耐腐蚀，使用寿命长等特点
■可以任何位置安装，维修方便
◇气动卫生级蝶阀参数
|
公称通径
|
DN（mm）
|
15～150
|
||
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
|
适用介质
|
空气、水、蒸气、油品等。
|
|||
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
|||
|
连接方式
|
快装式、卡箍式、外螺纹、焊接式等
|
|||
◇气动卫生级蝶阀附件选项
回讯器：也叫限位开关(APL310)，远程反馈开关信号(防爆APL410)
电磁阀：双作用选二位五通、单作用选二位三通(防爆) PLVD5/2
三联件：可对气源稳压、过滤、气缸加润滑油 YT-200
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能
备注: 气缸参数请另参考所选配的气动执行器资料
◇气动卫生级蝶阀设计标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
◇气动卫生级蝶阀主要零件材质
|
零件名称
|
材料
|
|
阀体
|
304、316、316L
|
|
蝶板
|
304、316、316L
|
|
密封圈
|
硅橡胶、氟橡胶、聚四氟
|
|
阀杆
|
304、316、316L
|
|
填料
|
硅橡胶、氟橡胶、聚四氟
|
