品牌:HAIHUA
型号:PQ340F
规格:定制
起订:1台
供应:1000台
发货:5天内

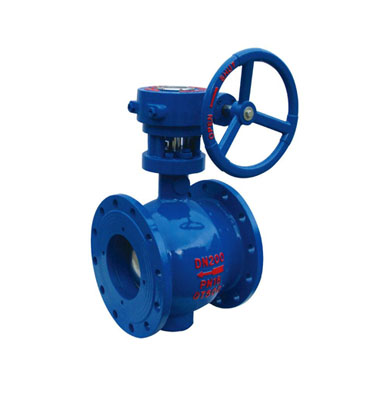

PQ340F双偏心半球阀是伯利恒公司在现有的球阀结构V球、轨球阀的优点开发的一款新型产 品，PQ340F双偏心半球阀内部采用双偏心设计，具有开启力小、使用寿命长、密封性能好、结构紧凑等优点，特别是阀座采用特殊硬化工艺处理，特别适应苛 刻工况下耐磨损。可以根据工况选择蜗轮、电动、气动带动偏心曲轴旋转90°来实现阀门的启闭，起到截断介质的作用。双偏心半球阀适应于如：污水、造纸、石 油化工、天然气，纸浆、颗粒等介质，在石油、化工、造 纸、轻防、食品行业广泛应用
一、PQ340F双偏心半球阀特点：
1、产品功能强大，双偏心设计吸收了V型，轨球的优点，密封性能好
2、双偏心结构解决了冶金、化工、造纸行业沉淀物多造成密封不好的问题
3、双偏心半球阀开关轻便，开启时球与壳体脱离，无任何接触，半球与阀座的挤切作用能除去密封面上的污物，阀门安全性能高。
4、密封面的偏心结构，使球面能自动补偿磨损，能够保证阀门密封性能，并且100%不会泄漏，易用于一些具有危险性及腐蚀性当中
5、此阀门可采用蜗轮、气动、电动作为开关，还可以根据工况的求选择远距离控制，还有一点就是适应能力强，基本上各个工业行业都能用的到。
二、PQ340F双偏心半球阀材质表：
|
号 |
零件名称 |
材料名称 |
|||
|
1 |
阀体/阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
2 |
球体 |
WCB+硬铬 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
3 |
阀杆 |
20Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
4 |
阀座 |
WCB+PTFE/堆焊 |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
25Cr2Mo1V/PTFE |
|
5 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
6 |
螺栓 |
35CrmoA |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
|
7 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
三、PQ340F双偏心半球阀规格尺寸：
|
公称压力 |
公称通径 DN(mm) |
主要尺寸(mm) |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
||
|
0.6-1.6 |
- |
参考偏心半球阀尺寸表或咨询我厂销售人员 |
||||||
|
2.5 |
40 |
125 |
145 |
110 |
85 |
18 |
3 |
4-18 |
|
50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
|
65 |
190 |
180 |
145 |
120 |
22 |
3 |
8-18 |
|
|
80 |
178 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
|
100 |
200 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
|
125 |
254 |
270 |
220 |
188 |
28 |
3 |
8-25 |
|
|
150 |
267 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
|
200 |
292 |
360 |
310 |
278 |
34 |
3 |
12-25 |
|
|
250 |
330 |
425 |
370 |
332 |
36 |
3 |
12-30 |
|
|
300 |
390 |
485 |
430 |
390 |
40 |
4 |
16-30 |
|
|
350 |
430 |
550 |
490 |
448 |
44 |
4 |
16-34 |
|
|
400 |
530 |
610 |
550 |
505 |
48 |
4 |
16-34 |
|
|
450 |
660 |
600 |
555 |
- |
20-34 |
- |
- |
|
|
500 |
630 |
730 |
660 |
610 |
52 |
4 |
20-41 |
|
|
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20-41 |
|
|
700 |
900 |
955 |
875 |
815 |
60 |
5 |
24-48 |
|
|
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24-48 |
|
PQ340F双偏心半球阀是本公司主打产品，欢迎下单
