品牌:上奉
型号:ZAZM
起订:1台
供应:100台
发货:3天内

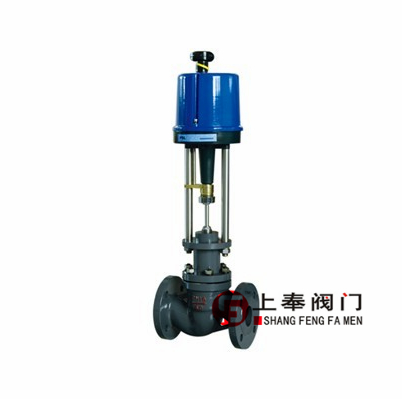

ZAZM型电动套筒调节阀是由套筒调节阀本体和DKZ型机械式直行程电动执行机构组成。它接受调节仪表来的信号，改变被调介质的流量或压力，使被调介质的工艺参数(温度、压力、流量、液位)达到需要值。它广泛用于电力、冶金、石油、化工、轻纺、制药、造纸等工业的自动化控制中。ZAZM型电动套筒调节阀可配电动操作器、伺服放大器用于远程控制，实现精确自动调节。
ZAZM型电动套筒调节阀与气动套筒调节阀相比具有：允许压差大、动作灵敏、能源取用方便、信号传送迅速、传送距离长远等优点，但比气动套筒调节阀占据空间多、重量大。
主要零件材料:
阀体、阀盖：HT200，ZG230-450；ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板石墨夹金属，1Cr18Ni9Ti石棉缠绕垫片
衬套：2Cr13 1Cr18Ni9Ti
阀杆：1Cr18Ni9Ti 0Cr18Ni12Mo2
夹套：1Cr18Ni9Ti
主要技术参数
|
公称通径DN（mm） |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
|
额定流量系数Kv |
全量 |
15 |
35 |
50 |
125 |
190 |
400 |
630 |
|
0.6 |
9 |
20 |
30 |
75 |
115 |
240 |
350 |
|
|
流量特性 |
直线、等百分比 |
|||||||
|
公称压力PN（MPa） |
1.6，4.0，6.4 |
|||||||
|
连接型式 |
法兰连接：PN1.6按JB79-59标准 |
|||||||
|
配用执行机构型号 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
|||||
|
出抽推力（N） |
4000 |
6400 |
6400 |
|||||
|
行程L（mm） |
16 |
25 |
40 |
60 |
||||
|
全行程时间（S） |
12.5 |
20 |
32 |
40 |
||||
|
作用方式 |
电开式（K）常用；电关式（B） |
|||||||
|
输入信号 |
0~10mA 4~20mA DC |
|||||||
|
供电电源 |
220V；50~60Hz |
|||||||
|
固有可调比R |
30：1 |
|||||||
主要技术性能指标
|
项目 |
技术性能指标 |
|
基本误差% |
≤±5 |
|
回差% |
≤3 |
|
死区% |
≤5 |
|
泄漏量 |
0.01%×阀额定容量 |
|
额定流量系数误差% |
≤±10 |
