品牌:HAIHUA
型号:Q347F
规格:定制
起订:1台
供应:1000台
发货:5天内
购买咨询

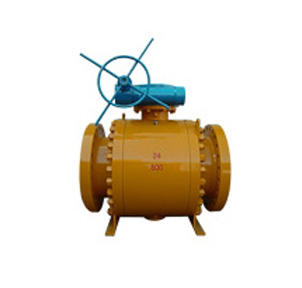

Q347F锻钢固定球阀是采用固定球结构设计锻钢材质的PTFE设计的一款产品，相对于普通WCB相比具有结 构紧凑，密封可靠，结构简单，维修方便等优点，并且易于操作、维修不易被冲蚀，可适用于：水、气、油品、天然气和酸碱腐蚀介质。Q347F锻钢固定球阀特 别适用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中等工况
一、Q347F锻钢固定球阀特点：
1、阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能
2、固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放
3、Q347F锻钢固定球阀枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛
二、Q347F锻钢固定球阀性能参数：
| 试验压力（Mpa) | 公称压力（Mpa) | 压力级（Class) | |||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
| 气密试验 | 0.5-0.7 | ||||||||||||
| 工作温度 | PTEE≤150℃ PPL E≤300℃碳纤≤350℃ | ||||||||||||
| 适用介质 | C：水、油、蒸气 P：硝酸类（温度≤200℃） R：醋酸类（温度≤200℃ ） | ||||||||||||
三、Q347F锻钢固定球阀规格尺寸：
| 公称压力 | 公称通径 | 尺寸(mm) | 重量 (KG) | ||||||
| D1 | L | H1 | H2 | E | F | W | |||
| 1.6 | 50 | 51 | 178 | 102 | 107 | - | - | 230 | 12 |
| 65 | 64 | 191 | 114 | 125 | - | - | 400 | 16 | |
| 80 | 76 | 203 | 127 | 152 | - | - | 400 | 22 | |
| 100 | 102 | 229 | 152 | 178 | - | - | 650 | 35 | |
| 125 | 127 | 356 | 184 | 300 | - | - | 1050 | 58 | |
| 150 | 152 | 394 | 219 | 330 | - | - | 1050 | 74 | |
| 200 | 203 | 457 | 273 | 398 | 116 | 350 | 600 | 205 | |
| 250 | 254 | 533 | 364 | 495 | 116 | 350 | 600 | 322 | |
| 300 | 305 | 610 | 395 | 580 | 171 | 420 | 800 | 460 | |
| 350 | 337 | 686 | 430 | 625 | 171 | 420 | 800 | 576 | |
| 400 | 387 | 762 | 470 | 670 | 257 | 400 | 800 | 864 | |
| 450 | 438 | 864 | 550 | 698 | 257 | 400 | 800 | 1280 | |
| 500 | 489 | 914 | 580 | 840 | 257 | 400 | 800 | 1600 | |
| 600 | 591 | 1067 | 700 | 1050 | 150 | 410 | 800 | 3450 | |
| 700 | 686 | 1245 | 800 | 1100 | 83 | 650 | 800 | 450 | |
| 800, | 781 | 1372 | 950 | 1150 | 83 | 650 | 800 | 5940 | |
| 900 | 876 | 1524 | 1100 | 1247 | 123 | 735 | 800 | 7540 | |
| 1000 | 978 | 1753 | 1200 | 1374 | 123 | 735 | 800 | 9320 | |
Q347F锻钢固定球阀是本公司主打产品，欢迎下单
