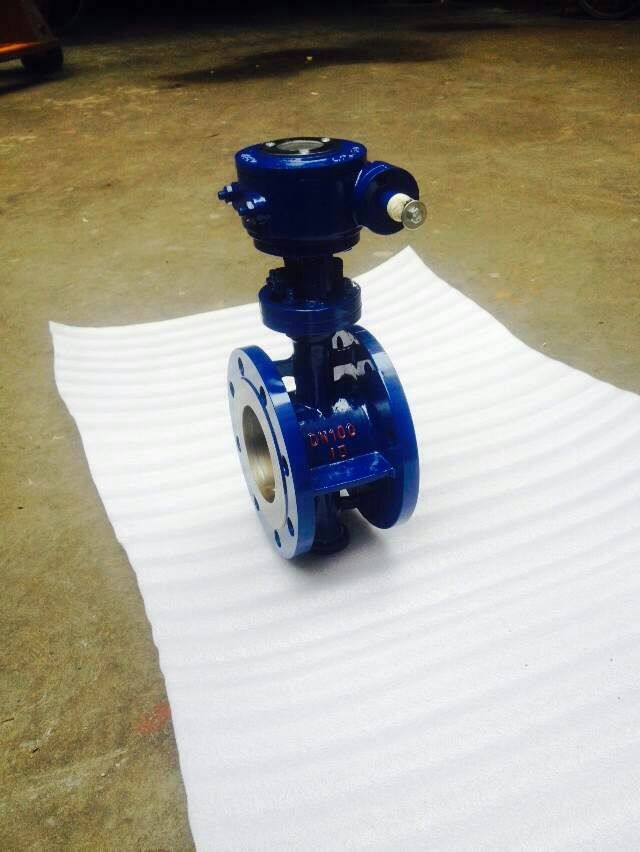

品牌:金轩蝶阀
型号:D343H-16C
规格:DN100
发货:3天内
购买咨询
用途：
本蝶阀是我厂在引进国外*先进技术的基础上，采用精密的弹性密封圈与经过抛光的蝶板接触，因此被广泛用于介质温度≤350℃冶金，电力，石油化工，空气，以及给排水和市政建设等工业管道上作调节流量和截断流体的*佳装置。
特点：
1.本阀采用偏心结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。
2.密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀性，使用寿命长等特点。
3.蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4.蝶板采用框架结构，强度高，过流面积大，流阻小。
5.本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
6.本阀结构独特，操作灵活，省力，方便。
主要性能参数
|
公称通径DN(mm) |
10-2000 |
100-1600 |
100-1000 |
100-500 |
||
|
公称压力PN(MPa） |
0.25 |
0.6 |
1 |
1.6 |
2.5 |
4 |
|
密封试验(MPa) |
0.275 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
强度试验(MPa) |
0.375 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
适用温度 |
碳钢：-29℃-270℃ 不锈钢：-40℃-350℃ |
|||||
|
适用介质 |
水，空气，天然气，油品及弱腐蚀性流体 |
|||||
|
泄漏率 |
符合GB/T13927-92标准 |
|||||
|
驱动方式 |
蜗轮传动，电动，气动 |
|||||
主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
WCB,合金钢，不锈钢 QT450-10 |
|
蝶板 |
WCB,合金钢，不锈钢 QT450-10 |
|
阀轴 |
2CR13 不锈钢，合金钢 |
|
密封圈 |
不锈钢圈 |
|
填料 |
柔性石墨 |
采用标准
|
制造标准 |
GB/T 8527-97 |
法兰标准 |
GB9113-2000 |
|
结构长度标准 |
GB 12221-89 |
检验标准 |
GB/T 13927-92 |
