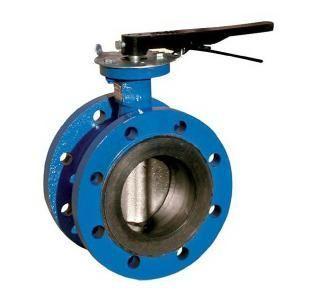

产品名称：	D41X手柄法兰蝶阀
产品型号：	Z45X、RVHX
产品口径：	DN50～DN600
产品压力：	PN10～PN25
产品材质：	铸铁、铸钢、不锈钢等
产品简介：	本文中所有丹佛斯阀门文字、数据、图片均只适用于参考，丹佛斯阀门产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。
联系电话：	13611725625
产品详情

法兰软密封蝶阀采用中线垂直板、软密封阀座结构。结构简单，制造方便，价格低廉，广泛应用于低压管道上。手动蝶阀是手柄驱动适用于适用于公称压力≤1.6MPa，公称通径小于DN200的各种水、油、气等介质的官道上。公称通径口径DN250以上的法兰蝶阀需要加装涡轮头，操作简单，法兰连接安全可靠
【法兰软密封蝶阀特点】
 1、结构简单，力矩小，操作方便、迅速；
 2、具有良好的流量调节功能和密封性能，气压测试泄露为零
 3、合成橡胶阀座具有耐腐蚀、耐冲蚀、尺寸稳定、回弹性好
 4、可装配电动执行器、气动执行器，实现远程大规模集中控制
【法兰软密封蝶阀标准】
 设计规范：GB/T 12238
 结构长度：GB/T 12221
 法兰连接：GB/T 9113
 试验与检验：GB/T 13927
【法兰软密封蝶阀零件材料】

零件名称	材料
阀体	铸铁 球墨铸铁 铸钢
蝶板	铸铁 球墨铸铁 尼龙涂层板  衬胶板 CF8  CF8M 2507 1.4529
软密封阀座	丁晴橡胶(NBR)  三元乙丙橡胶（EPDM）  聚四氟乙烯（PTFE）
阀杆	45# 1Cr13
填料	O型圈 柔性石墨

【法兰软密封蝶阀外形尺寸】
1.6MPa D341X-16主要外形尺寸

DN	L	H	H0	A	B	D	D1	D2	n-d	重量KG
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	12-22	48

1.0MPa D341X-10 主要外形尺寸

DN	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	8-22	48
