球阀

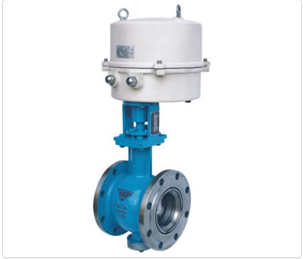

Qv347、Qv647、Qv947 V型调节球阀
宣达集团浙江质一阀门制造有限公司  2016-06-08 10:36
价格:￥1000.00/台
品牌:宣达质一
型号:Qv347、Qv647、Qv947
规格:DN20-DN1200
起订:1台
供应:1000台
发货:3天内
购买咨询
  【性能参数】

型号

Qv347H-16C

Qv347Y-16P

工作压力（MPa）

1.6

适用温度（℃）

-29～180

-29～425

适用介质

控制纸浆、污水、含固体和微小固体颗粒

材料

铸钢

铸钢

铸不锈钢

阀杆

铬不锈钢

不锈钢

密封面

铬不锈钢

堆硬质合金

填料

柔性石墨

主要外形和连接尺寸

公称或压力级 公称通径 尺寸（mm）
（mm） （in） W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 80 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 90 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
ClASS150 25 - 50 - 25 - 64 38 57 200
40 11/2 65 - 25 - 82 49 63 205
50 2 75 124 32 62 100 60 92 225
65 21/2 85 145 38 72.5 120 75 100 235
80 3 100 165 45 82.5 131 89 108 260
100 4 115 194 50 97 158 113 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 92 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 510
联系方式
公司:宣达集团浙江质一阀门制造有限公司
姓名:谷林武(先生)
电话:0577-67358880
手机:18657712772
地区:浙江-温州市
地址:浙江温州市瓯北东瓯工业区宣达工业园
QQ:308941198
