品牌:科宝阀门
型号:Z41W
规格:DN50
起订:1台
供应:1300台
发货:3天内
|
品牌： |
科宝 |
型号： |
Z41W |
|
连接形式： |
法兰 |
主体材料： |
不锈钢 |
|
公称通径： |
50（mm） |
适用介质： |
各种高腐蚀化学介质 |
|
材质： |
304(CF8) |
密封形式： |
硬密封型 |
|
标准： |
国标 |
外形： |
中型 |
|
流动方向： |
双向 |
驱动方式： |
手动 |
|
用途： |
截止 |
压力环境： |
1.0Mpa |
|
工作温度： |
≤200° |
类型(通道位置)： |
直通式 |

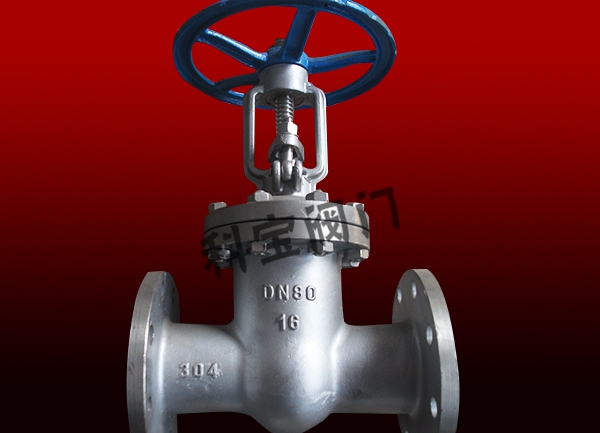

手动闸阀 304 PN10 Z41W设计标准
设计制造规范 GB/T12234
结构长度 GB/T12221
法兰连接尺寸 GB/T9113 JB79.1
试验与检验 GB/T13927 JB9092
结构特点：
1、结构紧凑、造型美观、全通径流道、流阻系数小。
2、密封副材料配对合理，使用寿命长。
3、闸板结构形式为：弹性锲形单闸板或刚性锲形单闸板。阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。填料采用四氟材料，密封可靠，操作灵活，启闭力矩小。
4、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
手动闸阀 304 PN10 Z41W 适用介质和温度
|
阀门主体材料 |
适用介质 |
适用温度 |
|
P(CF8) |
水，气，油 |
200 |
|
PL(CF3) |
强氧化性介质 |
200 |
|
R(CF8M) |
化学介质 |
200 |
|
RL(CF3M) |
尿素等腐蚀类 |
200 |
手动闸阀 304 PN10 Z41W 结构尺寸
|
公称通径 DN(mm) |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
|
40 |
165 |
150/145 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
180 |
165/160 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
195 |
185/180 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
210 |
200/195 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
230 |
220/215 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
255 |
250/245 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
280 |
285/280 |
240 |
211 |
24 |
3 |
8-Φ22 |
|
200 |
330 |
340/335 |
295 |
266 |
24 |
3 |
12-Φ22 |
|
250 |
380 |
405 |
355 |
319 |
26 |
3 |
12-Φ26 |
|
300 |
420 |
460 |
410 |
370 |
26 |
4 |
12-Φ26 |
|
350 |
450 |
520 |
470 |
429 |
30 |
4 |
16-Φ26 |
|
400 |
480 |
580 |
525 |
480 |
32 |
4 |
16-Φ30 |
|
450 |
510 |
640 |
585 |
548 |
40 |
4 |
20-Φ30 |
|
500 |
540 |
715/705 |
650 |
609 |
44 |
4 |
20-Φ33 |
