品牌:朝凯
型号:ZVSP
规格:DN6-15
起订:1台
供应:99台
发货:3天内
购买咨询

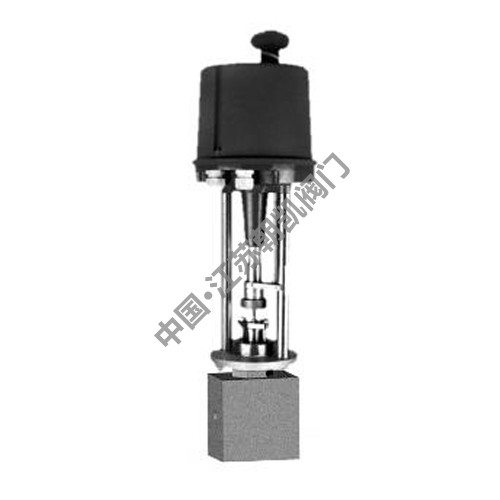

电动小流量调节阀是针对某些特殊工况量身定制的电动调节阀，小流量电动调节阀是采用锻造阀体锻制而成，易做成高压电动调节阀。阀芯尺寸可从加工差等0.15-15mm，可适应各种不同流量要求的工况。配由引进德国技术的PSL系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转，实现对流量等参数的调节。
小流量电动调节阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，电动小流量调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中
技术参数
公称通径(DN)
G3/8"、1/2"、G3/4"、G1"
阀座直径(dn)
1.5
2
3
4
5
6
7
8
9
10
11
12
15
额定流量系数KV
0.025
0.05
0.08
0.12
0.20
0.32
0.50
0.80
1.00
1.40
1.55
1.85
2.23
允许压差(MPa)
≤公称压力
公称压力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
额定行程(mm)
8
10
12
阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式
单座
流量特性
等百分比、直线性
配置执行器类别
PSL系列、3810L系列等电动执行器(客户指定品牌亦可)
执行器参数
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
主要性能指标
项目
指标值
基本误差%
配3810L±2.5； 配PSL±1.0
回差%
配381L ±2.0； 配PSL±1.0
死区%
1.0
始终点偏差%
电开
始点±2.5
终点±2.5
始点±2.5
终点±2.5
电关
始点
±2.5
终点
±2.5
额定行程偏差%
≤2.5
泄露量L/h
0.01%×阀额定容量
可调范围R
30：1
电动小流量调节阀 材料及内部结构
表2．本体材质为碳钢
1 阀体 WCB LCB WC9
2 阀芯(杆) 304 304 304
3 垫片 316+石墨/PTFE
4 套筒 304 304 304
5 填料垫 304 304 304
6 填料 PTFE/柔性石墨
7 压套螺母 304 304 304
表3．本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 阀芯(杆） 304 316 316L
3 垫片 316+石墨/PTFE
4 套筒 304 316 316L
5 填料垫 304 316 316L
6 填料 PTFE/柔性石墨
7 压套螺母 304 316 316L
注：
1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。
3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。
