品牌:http://www.dghwvalve.com
型号:http://www.dghwvalve.com
规格:0.5-600
起订:1台
供应:1000台
发货:3天内
购买咨询

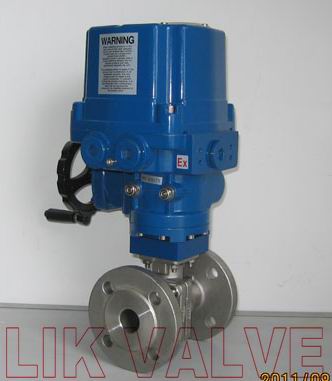

德国莱克LIK品牌-进口电动法兰球阀只需要旋转90°即可全关全开。阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。进口电动法兰球阀适用于两位切断、调节的场合。主要分为两大类：电动软密封球阀和电动硬密封球阀，电动软密封球阀主要适用于温度低于250度以内的介质。电动硬密封球阀主要适用于250度以上的介质。进口电动阀门密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。电动法兰球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高，球阀与执行器采用直连方式，内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及220VAC电源即可控制运转。电动法兰球阀具有连线简单、结构紧凑、动作稳定可靠等优点。电动法兰球阀是一种重要的电动阀门类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。电动法兰球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通
进口电动法兰球阀 产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
进口电动法兰球阀技术参数电动法兰球阀技术参数
|
公称通径DN（mm）
|
DN15～DN250
|
|
公称压力PN（MPa）
|
1.0/1.6/2.5/6.4
|
|
适用介质
|
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
|
|
适用温度
|
-40℃～+80℃（PTFE/PPL密封）、-40℃～+350℃（金属密封）
|
|
泄漏量
|
符合ANSI B 16.104标准
|
|
球体转角
|
90°
|
|
阀体材质
|
WCB、304、304L、316、316L等
|
|
阀座材料
|
聚四氟乙烯（常温）、特制PPL（高温）、金属密封（高温）
|
进口电动法兰球阀流量特性KV值
|
公称通径
(DN) |
不同开度角下的Kv值
|
||||||||
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
80°
|
90°
|
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
34
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
80
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2253
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
|
350
|
110
|
221
|
443
|
885
|
1750
|
3541
|
5311
|
7967
|
10950
|
|
400
|
150
|
303
|
605
|
1113
|
2424
|
4850
|
7275
|
10910
|
15300
|
进口电动法兰球阀德标外形尺寸
|
规格
|
D1
|
D2
|
H
|
L
|
n-Ф
|
|
|
mm
|
in
|
1.6MPa
|
1.6MPa
|
|||
|
15
|
1/2″
|
65
|
95
|
246
|
130
|
4-14
|
|
20
|
3/4″
|
75
|
105
|
256
|
140
|
4-14
|
|
25
|
1″
|
85
|
115
|
266
|
150
|
4-14
|
|
32
|
1-1/4″
|
100
|
135
|
286
|
165
|
4-18
|
|
40
|
1-1/2″
|
110
|
145
|
319
|
180
|
4-18
|
|
50
|
2″
|
125
|
160
|
334
|
200
|
4-18
|
|
65
|
1-1/2″
|
145
|
180
|
388
|
220
|
4-18
|
|
80
|
3″
|
160
|
195
|
403
|
250
|
8-18
|
|
100
|
4″
|
180
|
215
|
441
|
280
|
8-18
|
|
125
|
5″
|
210
|
245
|
502
|
320
|
8-18
|
|
150
|
6″
|
240
|
280
|
537
|
360
|
8-23
|
|
200
|
8″
|
295
|
355
|
612
|
400
|
12-23
|
|
250
|
10″
|
355
|
425
|
682
|
450
|
12-25
|
