品牌:http://www.dghwvalve.com
型号:http://www.dghwvalve.com
规格:15--600
起订:1台
供应:1000台
发货:3天内
购买咨询

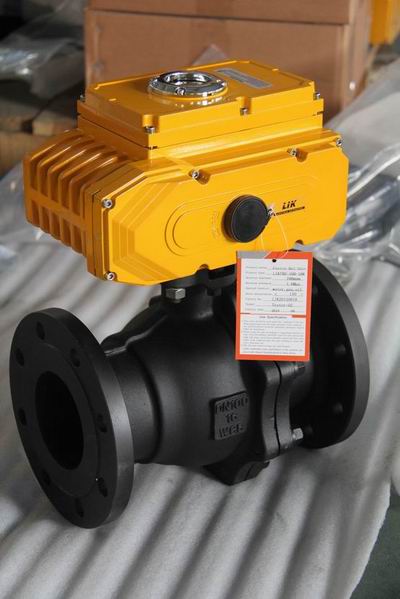

德国莱克LIK品牌-进口电动硬密封球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式。电动金属密封球阀主要适用于温度高温250度以上的工况场合。电动金属密封球阀主要分为两种密封结构：即单向密封和双向密封；单向密封：只能在规定的方向即球阀标示的密封方向密封；双向密封：在两个方向上都能密封；电动硬密封球阀的结构形式分为浮动球式和固定球式；连接形式为法兰连接、焊接连接及螺纹连接。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。电动硬密封球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
进口电动硬密封球阀 主要技术参数
|
公称通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数Kv
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
公称压力(MPa)
|
PN1.6、2.5、4.0、6.4MPa
|
|||||||||||||
|
泄漏量
|
硬密封：≤额定流量的10-5
|
|||||||||||||
|
阀体形式
|
两段式阀体(浮动球体)
|
两段式阀体(固定球体)
|
||||||||||||
|
阀芯形式
|
“O”型球形阀芯
|
|||||||||||||
|
密封填料
|
聚四氟乙烯(PTFE)、金属石墨缠绕垫片
|
|||||||||||||
|
连接形式
|
法兰、焊接、螺纹
|
|||||||||||||
|
流量特性
|
近似快开特性
|
|||||||||||||
|
可调范围
|
DN15-65
|
DN80-300
|
||||||||||||
|
250:1
|
350:1
|
|||||||||||||
|
基本误差
|
±1%
|
|||||||||||||
|
死区
|
≤1%
|
|||||||||||||
|
回差
|
≤1%
|
|||||||||||||
|
适用温度
|
密封面
|
|||||||||||||
|
硬密封≤450℃
|
||||||||||||||
|
配置执行机构
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
|
|||||||||||||
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
|||||||||||||
进口电动硬密封球阀 执行器技术参数
|
电源电压
|
AC220/380V，50/60Hz
|
|
输出力矩
|
50N·M～10000N·M
|
|
动作范围
|
0～90° 0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热保护
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附带手柄操作
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|
进口电动硬密封球阀 主要零件材料
|
零件名称
|
材料
|
|||
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
阀座密封圈
|
不锈钢+淡化处理
|
|||
|
填料
|
V型PTFE四氟填料、柔性石墨
|
|||
进口电动硬密封球阀 主要性能规范
|
公称通径DN(mm)
|
DN15-300
|
||||
|
公称压力
|
PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
|
试验压力
|
强度试验
|
15.0
|
24.0
|
37.5
|
48.0
|
|
密封试验
|
11.0
|
17.6
|
27.5
|
35.2
|
|
|
低压气密试验
|
0.5～0.7
|
||||
|
适用介质
|
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
|
||||
