品牌:台湾UNID
1:25
2:50
3:75
起订:1只
供应:999只
发货:3天内
购买咨询

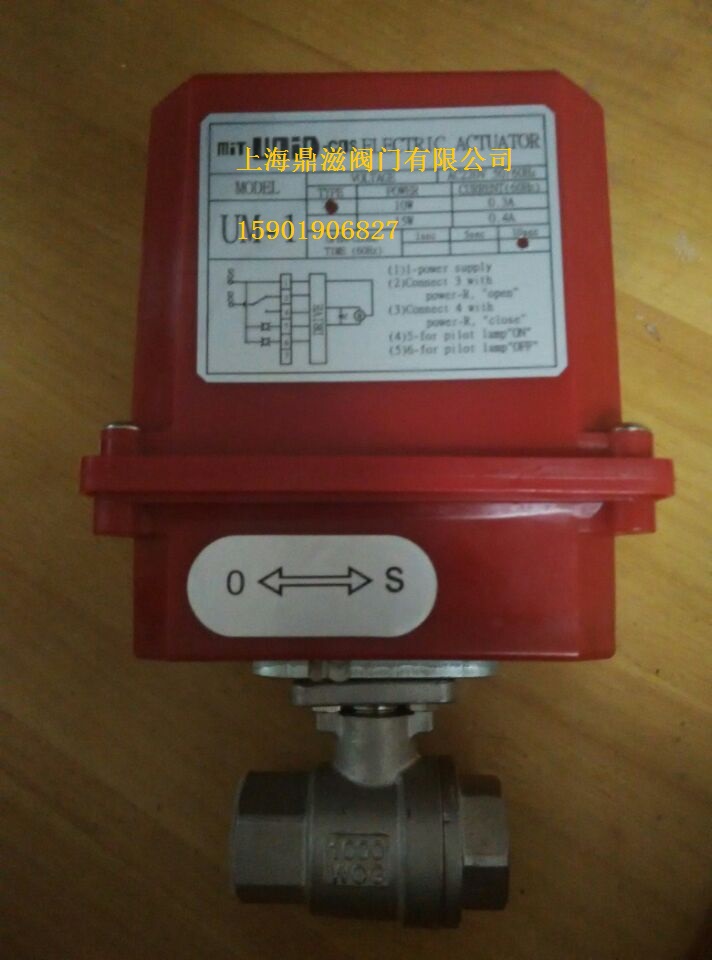

UM系列不锈钢电动球阀，采用台湾UNI-D通过认证的高性能电动执行器，装配高品质球阀，阀体材质不锈钢，螺纹口、法兰口等，适用于水、空气、蒸汽、油类等介质，品质一流。SUM-1直接式电动球阀，台湾鼎机电动阀门的详细信息
品牌/型号：FLX/ST
工作温度：常温
介质温度：30（℃）
公称压力：5（Mpa）
行程：100m
适用范围：广泛
产品别名：球阀
材质：陶瓷
连接形式：螺纹
一、电动法兰球阀特点及用途
该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力孝球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当校 2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
二、电动法兰球阀执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积校
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
三、电动法兰球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
四、Q641气动调节球阀 性能规范
公称通径mm DN15-DN300
材料代号 C P R
主要 零件 阀体 WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯 金属密封
填料 聚四氟乙烯 柔性石墨
适用 工况 适用 介质 蒸汽、 水、油品 硝酸类 醋酸类
适用 温度 -28℃ - 300℃
执行器 型号 DA/SR系列、GTD/GTE系列、QGSY系列等
特点
1、防火、防静电设计 2、阀杆防爆出装置 3、钢球上设计有压力平衡孔 4、双层阀杆填料与两片碟型弹片装置 5、阀体上设计清洁阀腔的装置
用途
电动球阀是一种转角为90度的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。 球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
球阀旋转90度即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积孝重量轻，便于管道安装。
